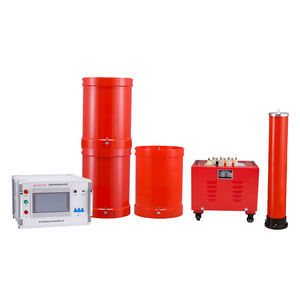

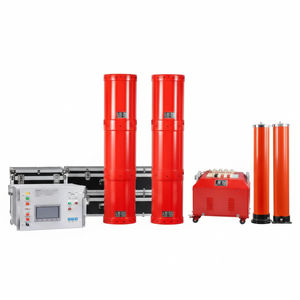

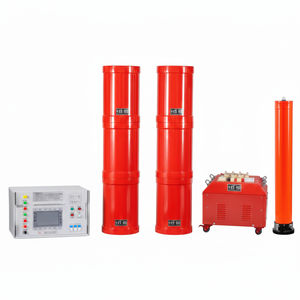

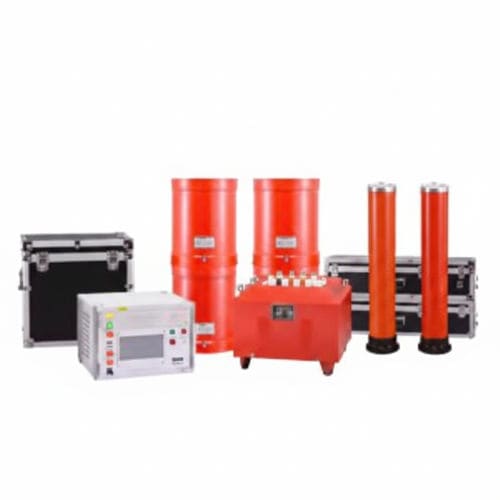

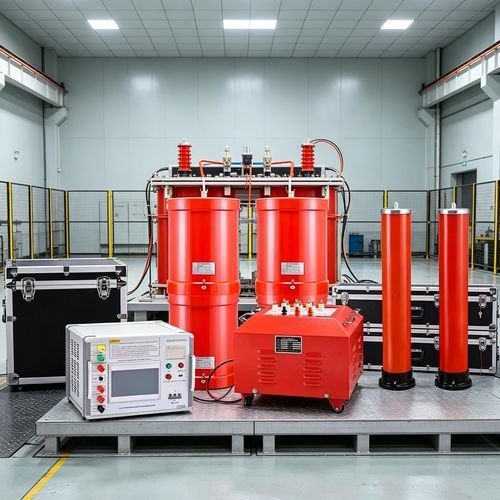

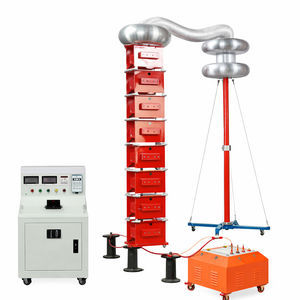

UHV Series Resonant System — 产品概述
UHV Series 交流耐压共振试验系统适用于现场和实验室对 XLPE 电缆、主变压器、母线、GIS、液压发电机等高压设备进行交流耐压和共振搜索试验。系统集成了变频电源、励磁变压器、高压电抗器和电容分压器，可用于电力安装、维护及验收试验等场景。

适用范围 / 应用

• XLPE 电缆、变压器、GIS、母线的型式试验、安装调试与现场验收。
• 电力公司的定期维护、现场耐压测试和高压诊断。

工作环境

• 环境温度：−10°C 至 50°C
• 相对湿度：≤90% RH
• 海拔：≤1000 m

主要技术参数与功能

• 额定系统容量：324 kVA
• 电源输入：三相 380 V，50 Hz
• 额定输出电压：54 kV
• 额定电流：6 A
• 工作频率范围：30–300 Hz
• 输出波形：正弦波，失真率 ≤1%
• 连续运行：额定负载下 60 分钟（允许 1 分钟 1.1× 过压）
• 温升：额定负载 60 分钟后 ≤65 K
• 系统品质因数：Q ≥ 30（45 Hz）
• 保护功能：可配置的过流、过压和闪络保护
• 测量精度：有效值 1.5

励磁变压器

• 额定容量：9 kVA
• 输入电压：0–400 V（单相）
• 输出电压：3 kV
• 结构：干式；重量约 50 kg

变频电源

• 额定输出功率：18 kW
• 工作电源：380 ±10% V（三相）
• 输出电压：0–400 V（单相）
• 额定进/出电流：45 A
• 电压分辨率：0.01 kV；电压测量精度：1.5%
• 频率范围：30–300 Hz；调节分辨率 ≤0.1 Hz；稳定度 0.1%
• 连续运行：额定功率下 60 分钟；噪声 ≤50 dB

高压电抗器

• 额定容量：54 kVA
• 额定电压：27 kV
• 额定电流：2 A
• 电感量：68 H / 节；Q ≥ 30（45 Hz）
• 结构：干式；重量约 75 kg

电容分压器

• 额定电压：60 kV
• 电容值：2500 pF
• 介质损耗：tgσ ≤ 0.5%
• 分压比：1000:1；测量精度：有效值 1.5；重量约 10 kg

产品特点与优势

• 完善的保护系统，阈值可配置并具备智能闪络检测，保障测试安全。
• 便携式现场设计，模块化轻量化，便于现场部署与维护。
• 灵活的测试模式：全自动、手动、自动调谐及手动提升，满足不同工况的共振搜索与耐压试验。
• 智能数据管理：离线存储/打印与唯一编号管理，便于测试追溯。
• 智能频率扫频，LCD 实时曲线显示，直观识别共振点。
• 可升级 DSP 平台，支持功能扩展与界面升级。

技术规格

• 系列名称：UHV Series Resonant System
• 额定系统容量：324 kVA
• 额定输出电压：54 kV
• 额定电流：6 A
• 工作频率范围：30–300 Hz
• 输出波形失真：≤1%
• 系统 Q 因子：≥30（45 Hz）
• 保护：过流、过压、闪络
• 主要模块：励磁变压器、变频电源、高压电抗器、电容分压器
