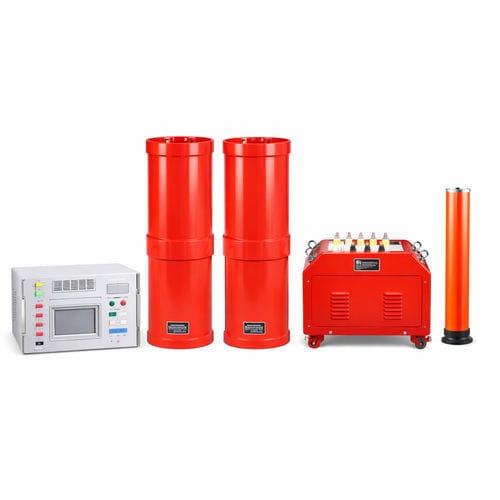

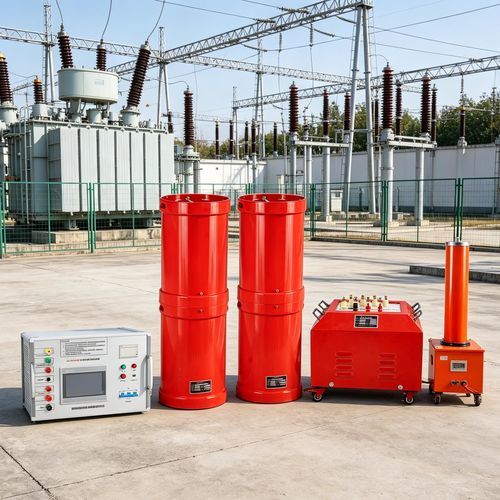

共振测试系统 UHV-270kVA/108kV

未指定用于电缆用于变压器

UHV-270kVA/10kV串联谐振解决方案是一款基于DSP平台的频率调制串联谐振交流试验系统，适用于大容量高压电容性试验及预防性检测，集成多种保护功能并便于现场部署。

适用试验范围 / 典型应用

• 10 kV / 300 mm² 电缆 3 km — 交流耐压试验：电容 ≤ 1.1265 μF；试验频率 30–300 Hz；试验电压 22 kV；试验时间 5 分钟。
• 10 kV 开关及变电站设备 — 交流耐压试验：频率 30–300 Hz；试验电压 ≤ 42 kV；试验时间 1 分钟。
• 35 kV / 300 mm² 电缆 1 km — 交流试验：电容 ≤ 0.1945 μF；频率 30–300 Hz；试验电压 52 kV；试验时间 60 分钟。
• 35 kV / 31,500 kVA 主变压器 — 交流耐压试验：电容 ≤ 0.02 μF；频率 45–65 Hz；试验电压 68 kV；试验时间 1 分钟。
• 35 kV 开关及其他电气设备 — 交流试验：频率 30–300 Hz；试验电压 ≤ 95 kV；试验时间 1 分钟。

主要特点

• 集成保护：可调的过压/过流保护、零启动、系统不匹配（击穿/闪络）检测，并记录闪络电压以便分析。
• 单机轻量化设计，便于现场搬运与安装。
• 三种工作模式：自动、手动、自动调谐+手动增压，灵活适应不同现场需求并提高试验速度。
• 数据存储与远程打印功能，存档数据带索引便于识别与检索。
• 自动频率扫描，起始点可配置，扫描方向可选；大屏LCD显示扫描曲线，便于定位共振点。
• 基于DSP平台，可升级扩展功能并改善人机交互体验。
• 串联谐振励磁显著降低所需供电容量：仅需提供有功功率（约为试验容量的1/Q）。
• 省去笨重的高功率调压器和传统高压试验变压器，体积质量大幅减小（典型为普通装置的1/10–1/30）。
• 谐振滤波使输出波形接近正弦，降低对被试品的谐波影响。
• 发生击穿时回路电流迅速下降，限制短路电流，降低故障点烧损风险，并避免击穿后的恢复过压。

特性 / 技术规格

• 额定容量：135 kVA
• 额定电压：27 kV；54 kV；108 kV
• 额定电流：5 A；2.5 A；1.25 A
• 测量精度：System RMS level 1.5
• 工作频率：30–300 Hz
• 设备输出波形：正弦波
• 品质因数（Q）：设备 Q ≥ 30（f = 45 Hz）
• 输出电压波形失真：≤ 1%
• 输入电源：单相 220 V 或 三相 380 V，50 Hz
• 连续工作时间：额定负载下连续 60 分钟；过载 1.1× 持续 1 分钟
• 温升：额定负载连续运行 60 分钟后 ≤ 65 K
• 保护功能：过压、过流、零启动、系统不匹配（闪络）等（过压/过流阈值可调；闪络检测记录闪络电压）
• 环境温度：−20 ℃ 至 55 ℃
• 相对湿度：≤ 90% RH
• 海拔高度：≤ 3000 m
