共振测试系统 UHV series

未指定紧凑型模块化

概述

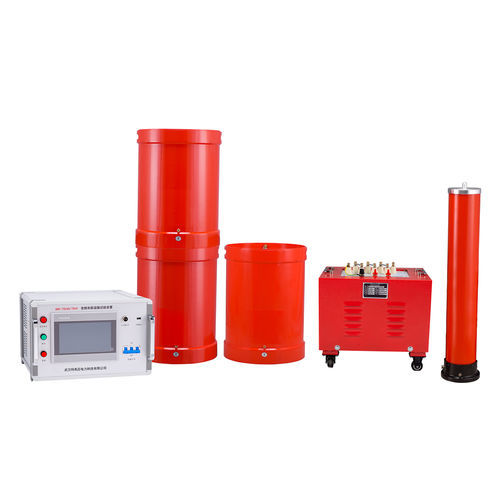

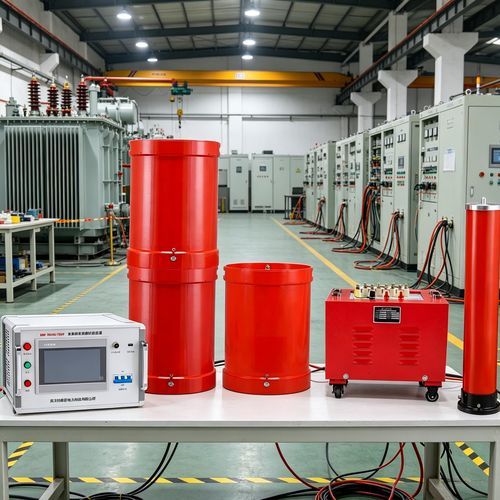

串联谐振交流试验系统 UHV-75kVA/75kV 专为大容量高压电容性试品的交接验收、调试与预防性试验设计。系统采用 DSP 控制，轻便便携，适用于现场应用，并集成过电压、过电流、零启动和系统失配（闪络）等多重保护功能。

别名
UHV-75kVA/75kV 串联谐振交流试验系统

主要技术参数与功能

• 额定容量：75 kVA
• 额定电压：25 kV；75 kV
• 额定电流：3 A；1 A
• 测量精度：系统 RMS 级别 1.5
• 工作频率：30–300 Hz
• 输出波形：正弦波，失真 ≤ 1%
• 品质因数：Q ≥ 30（45 Hz）
• 输入电源：单相 220 V 或 三相 380 V，50 Hz
• 连续工作：额定负荷下 60 分钟；短时超压 1.1× 持续 1 分钟
• 温升：额定负荷连续 60 分钟后 ≤ 65 K
• 工作环境：−20 °C 至 55 °C，≤ 90% 相对湿度，海拔 ≤ 3000 m

特性

• 基于 DSP 平台的控制，实现精确频率调节与稳定输出
• 便携轻巧的现场部署设计
• 多重保护功能：过电压、过电流、零启动、系统失配/闪络保护
• 适用于电容性试验的低失真正弦波输出

应用

• 大容量高压电容性设备的交接验收与预防性测试
• 现场调试、现场验收测试与故障诊断
