共振测试系统 UHV-135kVA/108kV

未指定紧凑型模块化

概述
紧凑轻便的串联谐振试验装置，适用于现场和实验室的高压试验。采用DSP控制，提供稳定的正弦波输出和精确的有效值测量。

原理与应用
UHV-135kVA/108kV通过调节电源频率使励磁电抗器与试验电容达到谐振，从而在被测体上获得高电压和大电流，同时对电源的要求较低。典型应用包括电缆耐压试验、绝缘测试及其他需在现场部署并具备低功率需求的高压验证场景。

主要技术参数与功能

• 额定容量：135 kVA
• 额定电压可选：27 kV；54 kV；108 kV
• 额定电流可选：5 A；2.5 A；1.25 A
• 测量精度：系统RMS等级1.5
• 工作频率：30–300 Hz（频率可调以实现谐振）
• 输出波形：正弦波
• 品质因数：Q ≥ 30（f = 45 Hz）
• 输出电压波形畸变率：≤ 1%
• 输入电源：单相220 V或三相380 V，50 Hz
• 连续工作：额定负载下连续60分钟；允许短时过压1.1×持续1分钟
• 温升：额定负载下连续60分钟后 ≤ 65 K
• 保护功能：过压、过流、零启动互锁、系统不匹配/闪络保护
• 环境温度：-20℃至55℃
• 相对湿度：≤ 90% RH
• 海拔高度：≤ 3000 m

应用与特性

• 用于电缆耐压及其他需串联谐振的高压试验场景。
• 便携式设计与低电源需求便于现场部署与国际应用。
• 高Q值设计与低波形畸变保证试验条件稳定且可重复。
• DSP控制实现精确频率调节与可靠测量。

附加产品图片

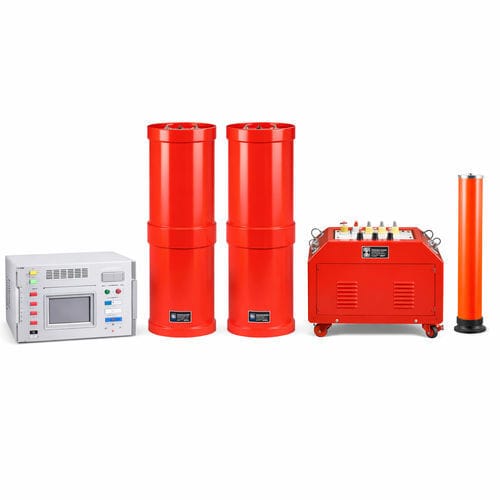

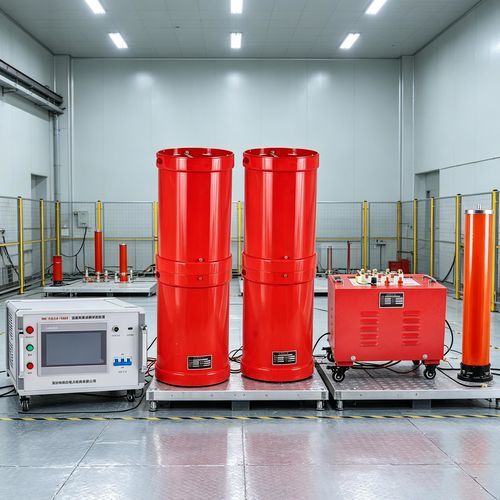

产品图片展示设备外观、控制面板、接线端子及主要部件，有助于安装与使用评估。
