共振测试系统 UHV(L)

用于电网用于电动机器和设备用于变电站

产品概述
UHV(L) 可调电感工频交流谐振试验系统为串联谐振试验系统，适用于对单台水轮发电机（≤ 250 MW）及相关高压电气设备进行交流耐压试验。通过将试验用反应器的电感调谐至被测对象的容性电抗，系统可在低输入功率下产生高试验电压，同时保持稳定的输出波形并具备闪络保护功能。

应用 / 典型用途

• 对单台水轮发电机（最高 250 MW）进行交流耐压试验。
• 发电与输电设备的高压诊断、校准及现场测试。

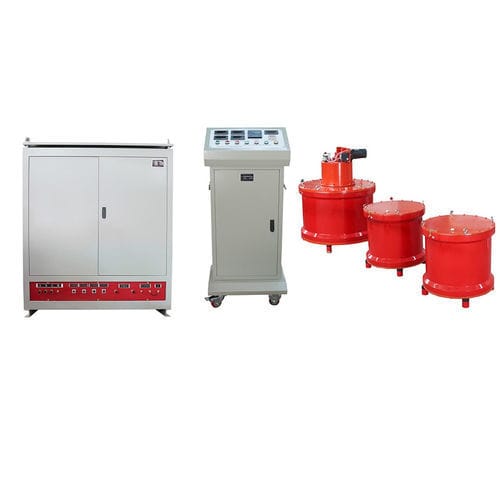

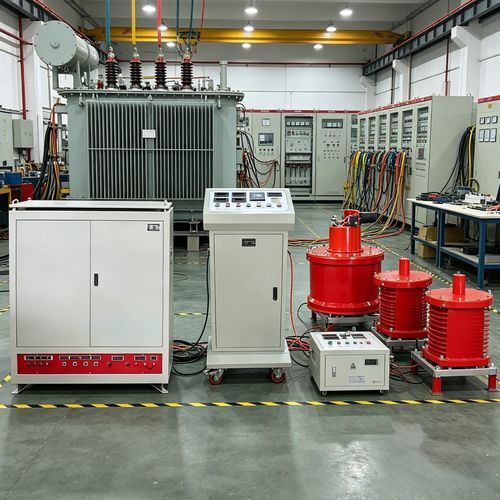

系统组成

• 交流电源
• 电压调节器
• 励磁变压器
• 高压反应器（可调电感）
• 高压分压器及测量附件

工作原理
系统以串联谐振为工作原理：将反应器的感性电抗调谐至被测体（如发电机绕组）的容性电抗，使其在工频下产生谐振，从而在输入电流最小的情况下得到高试验电压。

主要优势

• 谐振工作下效率高，输入功率需求低。
• 输出波形总谐波失真（THD）低，降低闪络风险。
• 具备自动熄弧和防止闪络/击穿的保护功能。
• 结构便于携带并适应现场测试需求。

技术规格 / 文档

• 适用对象：对单台水轮发电机（≤ 250 MW）及其他高压设备进行交流耐压试验。
• 工作原理：工频串联谐振（可调电感反应器与被测体电容性电抗匹配）。
• 主要部件：交流电源、调压器、励磁变压器、可调高压反应器、高压分压器。
• 可提供文档：用户手册和校准证书（PDF）。
