共振测试系统 UHV-75kVA/75kV

用于电网用于电缆用于变压器

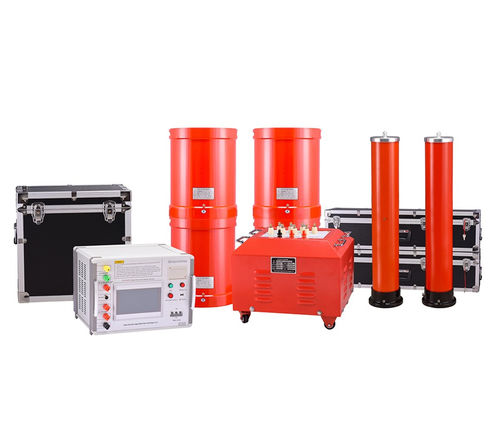

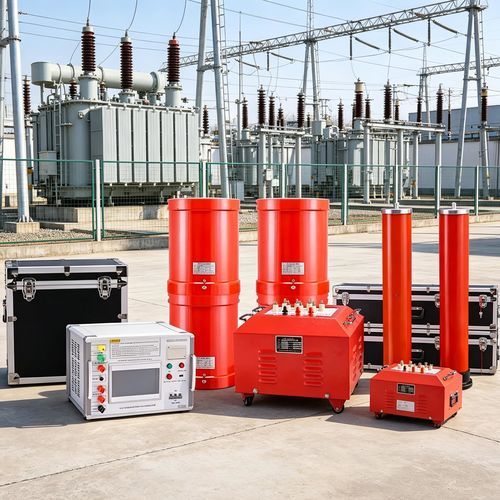

UHV 频率变换 AC 系列共振试验系统是一款模块化的 DSP 平台可携带共振试验设备，适用于大容量电容测试及高压预防耐压试验。系统由 AC 电源、励磁变压器、高压电抗器和高压分压器等组成，面向现场使用，具备多重保护与多种运行模式。

主要优点

• 全面安全：多级保护，包括过电压、过电流、零起动及闪络去谐（flashover detuning），保护阈值可由用户调节，保护被测样品和设备。
• 灵活高效：提供三种运行模式——Full Automatic、Manual、Automatic Tuning / Manual Boost，以适应不同现场条件并优化测试速度。
• 易于使用：结构轻便、便于现场部署；支持场外数据存储与打印，记录编号便于快速检索与识别。
• 面向未来的设计：模块化 DSP 平台，便于功能升级与定制；人机界面直观。

产品组成

• AC 电源
• 励磁变压器
• 高压电抗器
• 高压分压器（电容分压器）

工作环境

• 环境温度：−100°C 至 50°C
• 相对湿度：≤ 90 % RH
• 海拔高度：≤ 1000 m

技术规格

• 试验能力：对电缆（0 ~ 1000 kV）、水轮发电机、主变压器、母线、GIS、开关设备及其他电气设备进行耐压试验。
• 平台：基于 DSP 的模块化平台，支持升级和定制。
• 运行模式：Full Automatic、Manual、Automatic Tuning / Manual Boost。
• 数据处理：支持场外数据存储与打印；记录编号以便识别。
• 保护功能：过电压、过电流、零起动、闪络去谐；保护阈值可由用户调节。
• 电容分压器：额定电压 60 kV；电容量 2500 pF；介质损耗 tgσ ≤ 0.5 %；分压比 1000:1；测量精度：有效值 1.5；重量约 10 kg。
