高电压耐压测试仪 UHV-300kVA/100kV

便携式交流

概述

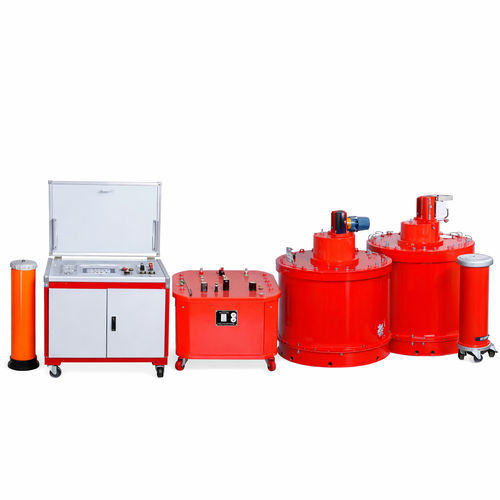

交流串联谐振试验系统 UHV(L) 用于对大容量电气设备（例如 11 kV / 30 MW 水轮发电机）、电缆、GIS、变压器等进行交流耐压试验。系统采用模块化设计，集成交直流电源、励磁变压器、高压电抗器（可调电感）、高压分压器及基于 DSP 的控制与测量单元，支持发电机供电并适用于 −10 ℃ 至 40 ℃ 的现场环境。

核心功能与优势

• 输出电压范围：0–500 kV AC。
• 耐压持续时间可配置：1–9999 s（用户可设定）。
• 波形畸变率 ≤ 2%，保证高质量正弦波输出。
• 自动调谐：根据被测电容计算共振频率并实现一键电感/频率匹配。
• 多种工作模式：全自动、半自动、手动。
• 保护功能：过压、过流、零起动及系统去谐（闪络）保护。
• 实时数据处理：电压、电流、频率曲线；自动 Q 值计算；生成标准化测试报告。
• 通过共振放大实现低输入功率进行大容量测试（示例：相比传统试验变压器显著降低对现场动力的需求）。
• 模块化适配覆盖常见测试级别（电缆 6–500 kV、GIS 35–500 kV、变压器 10–500 kV）。

典型组成

• 交流电源
• 励磁变压器
• 高压电抗器（可调电感）
• 高压分压器
• 控制与 DSP 测量单元

应用场景与使用案例

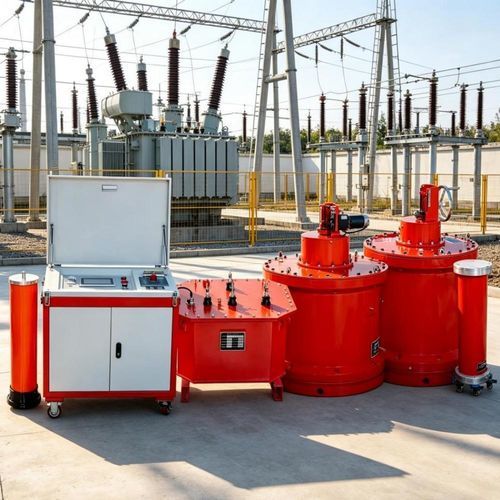

适用于 GIS、变压器的出厂验收、电缆制造商的抽样检测、发电机及地埋电缆工程的现场投运与维护、批量电缆测试以及风电、光伏等新能源集电线路的预防性检测。模块化与发电机供电能力适合户外与偏远现场作业。

技术说明 — 共振模式
产品支持两种常用的串联共振方式：诱导式串联共振（在保持频率与电容不变的情况下调节电感）和频率调制式串联共振（通过改变输出频率/功率以达到共振）。不同方式在反应器组合和运行灵活性上各有优势。

AC 耐压试验参数 — 橡胶绝缘电缆
额定电压 U0/U (kV) | 试验电压 | 时间 (min)
18/30 及以下 | 2U0 | 15（或 60）
21/35–64/110 | 2U0 | 60
127/220 | 1.7U0（或 1.4U0）| 60
190/330 | 1.7U0（或 1.3U0）| 60
290/500 | 1.7U0（或 1.1U0）| 60

AC 耐压试验参数 — XLPE 电缆
额定电压 U0/U (kV) | 试验电压（新线路 ≤3 年 / 非新线路）| 时间 (min)
48/66 | 2U / 1.6U | 60
64/110 | 2U / 1.6U | 60
127/220 | 2U / 1.7U（非新线路） / 1.36U（其他）| 60
190/330 | 2U / 1.7U | 60
290/550 | 2U / 1.7U | 60

常见问答（节选）

• 问：串联谐振试验与直流耐压试验有何不同？ 答：串联谐振用于模拟运行条件的交流耐压试验；直流试验用于评估直流下的绝缘强度并发现 DC 相关缺陷。
• 问：为何可在共振下获得很高电压？ 答：谐振电路在电感与电容间振荡能量，可将较低的输入放大为高试验电压。
• 问：哪些因素会导致结果不准确？ 答：电源波动、共振频率偏差、环境干扰、不当操作等。
• 问：是否需要定期校准？ 答：需要，建议按计量要求定期校准以保证测量精度。

技术规格

• 系列 / 型号：UHV(L)
• 主要组成：交流电源、励磁变压器、高压电抗器（可调电感）、高压分压器
• 输出电压范围：0–500 kV AC
• 耐压时间可配置：1–9999 s
• 波形畸变率：≤ 2%
• 控制平台：DSP，具备自动调谐与保护功能
• 工作模式：自动、半自动、手动
• 工作温度：−10 ℃ 至 40 ℃；支持发电机供电
• 典型应用：电缆 6–500 kV、GIS 35–500 kV、变压器 10–500 kV 等
