共振测试系统 UHV-540kVA/270kV

未指定用于变压器模块化

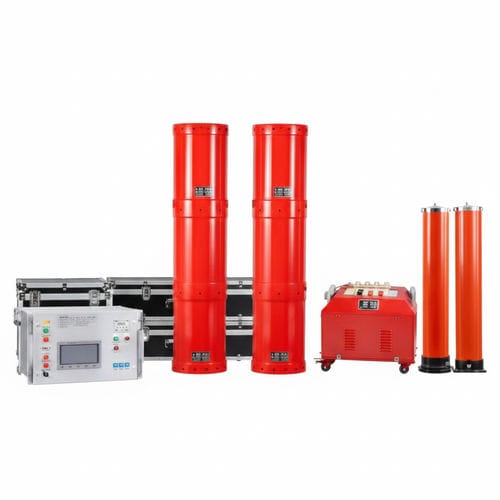

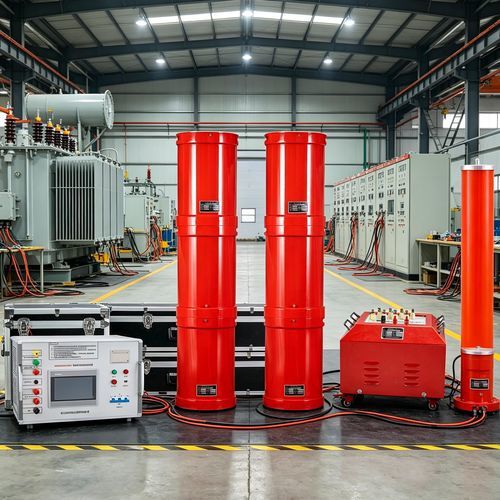

UHV-540kVA/270kV Series Resonance Solution 是一款用于大容量高压电容样品的频率可调直列谐振试验系统。通过调整供电频率使反应器与试验电容谐振，获得高电压和大电流，同时具备轻便的现场便携设计和基于DSP的控制平台。

应用

• 适用于高容量、高电压电容样品的交接（验收）试验及预防性检测。

特性

• 集成保护功能：过压、过流、零起动和系统失谐（闪络）；保护门限可由用户设置，闪络电压记录以便分析。
• 结构轻巧、体积小，适合现场使用。
• 三种工作模式：全自动、手动以及自动调谐配合手动升压，满足现场灵活操作并提高检验效率。
• 数字化数据存储并支持远程打印，数据按编号索引，便于识别与检索。
• 自动频率扫描，起始频率可在设定范围内任意设置，扫描方向可选（上/下）；大屏LCD显示扫描曲线以直观判断共振点。
• 基于DSP的模块化平台，可增删功能并升级软件，具备友好的人机界面。
• 大幅降低电源容量需求：电源仅需提供系统消耗的有功功率（约为试验容量的1/Q）。
• 通过取消笨重的大功率稳压器和试验变压器，大幅降低设备重量与体积（典型为常规系统的1/10–1/30）。
• 谐振电源具有滤波作用，改善输出波形，获得良好正弦波并减少引起误跳闸的高次谐波峰值。
• 限制短路/击穿电流：在串联谐振状态下，击穿会导致系统失谐，电流迅速下降至约1/Q的工作电流，从而降低故障点烧毁风险。
• 击穿后无回升过压：失谐导致高压瞬间下降、弧光熄灭，且恢复为长周期震荡，避免突发回升过压。

特性 / 技术参数

• 额定容量：540 kVA
• 额定电压：54 kV；135 kV；270 kV
• 额定电流：10 A；4 A；2 A
• 测量精度：System RMS level 1.5
• 工作频率：30–300 Hz
• 设备输出波形：正弦波
• 品质因数：Q ≥ 30（f = 45 Hz）
• 输出电压波形失真率：≤ 1%
• 输入电源：单相 220 V 或 三相 380 V，频率 50 Hz
• 连续工作时间：额定负载下连续 60 分钟；允许 1.1 倍过压 1 分钟
• 温升：额定负载连续运行 60 分钟后 ≤ 65 K
• 保护功能：过压、过流、零起动、系统失谐（闪络）等保护功能
• 环境温度：-20 ℃ 至 55 ℃
• 相对湿度：≤ 90% RH
• 海拔：≤ 3000 m
