共振测试系统 UHV-300kVA/100kV

用于电动机器和设备用于电缆紧凑型

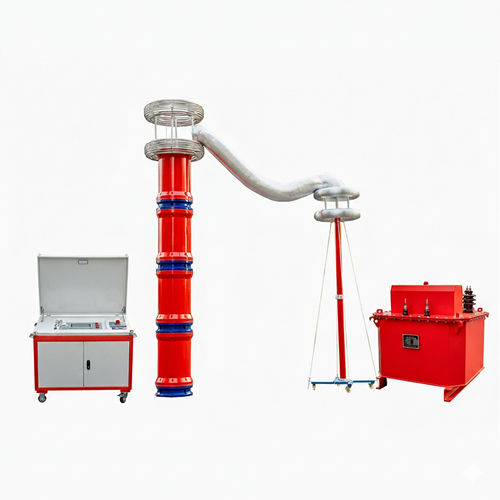

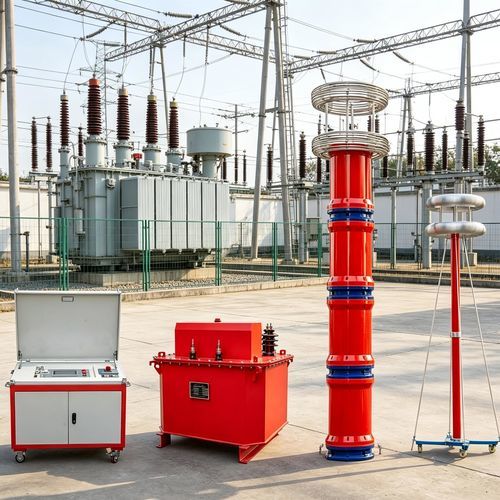

用于电缆的 UHV 交流共振试验装置是一种用于对电缆及其他电气设备进行高达 0～1000 kV 耐压试验的便携式变频共振试验系统。系统集成交流电源、励磁变压器、高压电抗器、高压分压器、SPWM 数字波形发生器和 IPM 模块，并采用 DSP 控制以实现稳定高效的共振试验。

主要功能与技术特性

• 集成保护：过电压、过电流、零起动、系统失谐和闪络保护；过电压和过电流阈值可由用户设置。
• 三种可选工作模式：全自动、手动、自动调谐＋手动提升，便于现场灵活应用。
• 自动频率扫描，起始点可调，LCD 显示扫描曲线以便直接识别共振点。
• 结构紧凑、重量轻，适合现场检测和移动部署。
• 电力电子与控制：SPWM 数字波形芯片、先进 IPM 模块与 DSP 控制，支持升级与稳定调节。
• 采用干式环氧浇注电抗器，具备良好高压绝缘性能和可靠性。

产品参数

• 额定输出电压：0 ~ 220 kV（交流有效值）及以下
• 输出频率：30 ~ 300 Hz
• 共振电压波形：纯正弦波，波形失真率 ≤ 1.0%
• 满载工作时间：连续工作可达 60 分钟
• 系统品质因数（Q）：在最大负载下 ≥ 20
• 频率调节精度：0.1 Hz
• 不稳定度：≤ 0.01%
• 工作电源：单相 220 V 或 三相 380 V ±10%，电网频率 50 Hz ±5%

适用范围

• 对电缆及其他高压电气设备进行耐压测试（最高至 0–1000 kV）
• 现场（野外）检测和实验室介电强度测试

操作与数据管理

• 本地数据存储及编号记录打印，便于结果识别与追溯
• 用户可配置的保护阈值及 DSP 固件升级以扩展功能
• 操作界面可直接控制自动扫描、手动调节并生成测试报告
