共振测试系统 UHV-405kVA/270kV

未指定用于电缆转换开关

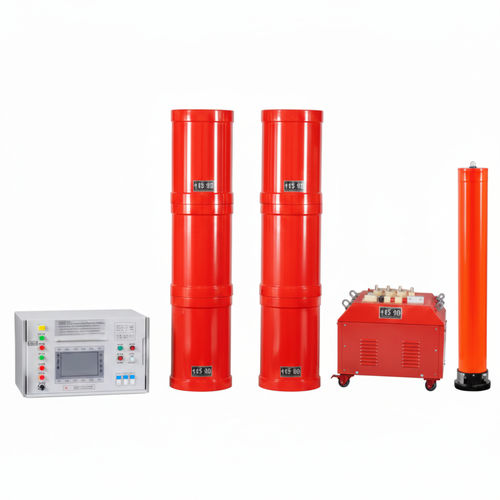

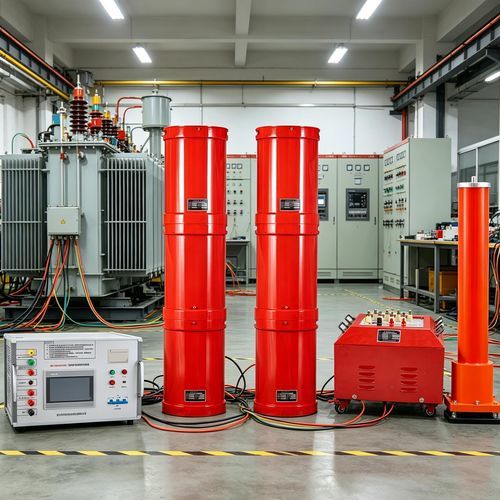

UHV-405kVA/270kV 串联谐振方案是一种基于变频的串联谐振交流高压试验系统，通过调节供电频率实现反应器与试验电容的谐振，在被试件上产生高电压和大电流，适用于大容量、高电压容量性试品及电力设备的交流耐压试验。系统采用 DSP 平台技术，集成多种保护功能，整体轻便，适合现场使用。

产品参数：

• 适用于大容量、高电压容量性试样的交接验收及预防性试验。

适用试验范围：

• 10kV/300mm² 电缆 4.5 km 交流耐压试验：电容量 ≤ 1.6897 μF，试验频率 30–300 Hz，试验电压 22 kV，持续 5 分钟。
• 35kV/300mm² 电缆 2 km 交流耐压试验：电容量 ≤ 0.389 μF，试验频率 30–300 Hz，试验电压 52 kV，持续 60 分钟。
• 110kV/300mm² 电缆 0.5 km 交流耐压试验：电容量 ≤ 0.0735 μF，试验频率 30–300 Hz，试验电压 128 kV，持续 60 分钟。
• 110kV/120 MVA 主变压器全绝缘交流耐压试验：电容量 ≤ 0.02 μF，试验频率 45–65 Hz，试验电压 ≤ 160 kV，持续 1 分钟。
• 110kV 电压等级开关设备及其他电气设备的交流耐压试验：试验频率 30–300 Hz，试验电压 ≤ 265 kV，持续 1 分钟。

特点：

• 通过调节供电频率实现反应器与试验电容谐振，使被试件在较低供电功率下获得高电压和大电流，解决了大容量耐压场景的供电问题。
• 保护功能：过电压、过电流、零位启动、系统失谐（击穿）等；过压/过流阈值可由用户设定；击穿保护记录击穿电压便于分析。
• 整机轻巧，便于现场携带和使用。
• 三种工作模式：全自动、手动、自动调谐并可手动升压，以提高试验速度与灵活性。
• 数据存储与远程打印功能；存储数据按编号管理，便于识别与检索。
• 自动频率扫描，起始频率可设，扫描方向可选；大屏 LCD 显示扫描曲线以便直观定位谐振点。
• 基于 DSP 平台的模块化设计，便于功能扩展与升级，且具备友好的人机界面。
• 显著降低供电容量要求：串联谐振供电仅需提供有功功率（约为试验容量的 1/Q）。
• 通过取消笨重的大功率调压器和传统试验变压器，大幅减轻重量和体积（典型体积为传统设备的 1/10–1/30）。
• 谐振滤波电路改善输出波形，形成良好正弦波，减少谐波峰值导致的误跳闸。
• 在串联谐振状态下，发生击穿时电路失谐，电流迅速降至正常试验电流的约 1/Q，避免大短路电流并防止击穿后恢复性过电压。

特性 / 技术规格：

• 额定容量：405 kVA
• 额定电压：45 kV；90 kV；135 kV；270 kV
• 额定电流：9 A；4.5 A；3 A；1.5 A
• 测量精度：System RMS level 1.5
• 工作频率：30–300 Hz
• 设备输出波形：正弦波
• 品质因数：Q ≥ 30（f = 45 Hz）
• 输出电压波形失真率：≤ 1%
• 输入电源：单相 220 V 或 三相 380 V，频率 50 Hz
• 工作时长：额定负载下连续 60 分钟；允许 1 分钟 1.1× 过压
• 温升：额定负载连续运行 60 分钟后温升 ≤ 65 K
• 保护功能：过电压、过电流、零位启动、系统失谐（击穿）等
• 环境温度：-20 ℃ 至 55 ℃
• 相对湿度：≤ 90% RH
• 海拔高度：≤ 3000 m
