共振测试系统 UHV(H)

用于电子行业用于电动机器和设备用于变压器

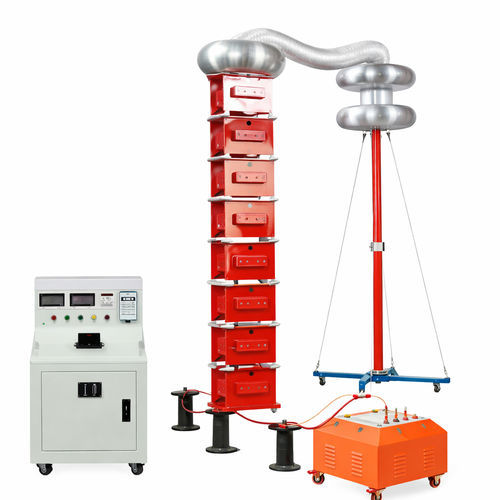

UHV(H) 串联谐振试验系统为可调电感的串联共振装置，专为 500 kV 及以下的电容式电压互感器（CVT）现场校准和耐压试验设计，能够在复杂现场条件下按 50 Hz 电网频率进行测试。

概述
系统主要由交流电源、励磁变压器和高压电抗器组成。广泛用于现场校准 CVT（≤ 500 kV）以及电磁变压器的耐压试验。

应用
设备用于在 50 Hz 下严格执行 CVT 校准，提供现场可调的串联谐振升压方案以满足复杂地理或现场环境下的操作需求。

基本原理
工频谐振可采用串联谐振或并联谐振；两种方式均补偿无功功率，使在完全补偿后输入功率可降至试验输出容量的 1/Q 或更低。

操作

• 过流保护设置：设定为控制单元额定电流的 0.7 倍。示例：若控制单元额定 27 A、配套电流互感器为 30/5，则将电流继电器调至 3.3 A。
• 耐压时间设置：将时间继电器设定为所需的耐压试验时间。
• 接线与检查：按接线图连接并检查试验线；合上控制台断路器，在接入主电源前确认调节器处于 0 位。未接入主电源时，可调整电抗器空隙并核查行程与限位保护功能。
• 调谐与升压：接通主电源后，按“boost”按钮；电抗器将产生高电压。通过改变空气间隙进行调谐以达到最大输出电压；调谐完成后升至所需试验电压。系统会自动计时耐压时间，时限到达后自动回零。
• 监测与安全：试验过程中持续监测被试设备；如出现异常现象，立即将调节器回退并切断电源。

特性 / 技术参数

• 额定容量：80 kVA
• 额定电压：160 kV
• 可调电感范围：65 ~ 130 H
• 额定频率：50 Hz
• 额定电流：0.5 A
• 可调间隙范围：0 ~ 300 mm

文档
用户手册与校准证书等技术文档（PDF）可用。
