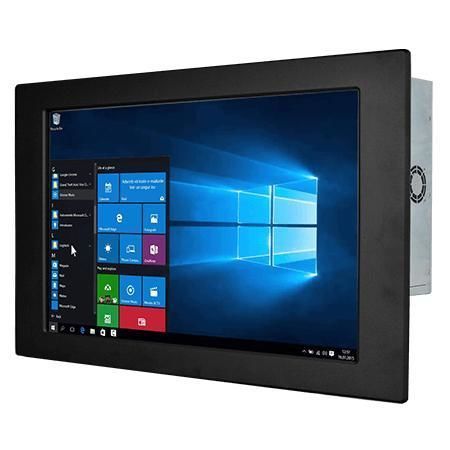

电阻式触摸屏工业平板电脑 W24IF7T-IPA2

液晶24"Intel® Core i3

概述
Winmate W24IF7T-IPA2 是一款面向机器控制、工厂自动化与操作员 HMI 的 24 英寸前面板 IP65 工业面板电脑。支持第9代 Intel® Core™ 处理器选项、灵活存储与多种 I/O，窄边框金属外壳适合潮湿与多尘环境的面板嵌入应用。

主要特性

• 24" 1920 x 1080 显示
• Intel® Core™ i3 / i5 / i7（Coffee Lake Refresh）处理器选项
• 前面板 IP65 防护等级
• 灵活存储：2.5" HDD 插槽 + M.2/NVMe 或 SATA SSD
• 多种 I/O：2 个串口、4 x USB 3.2 Gen1 Type-A、2 x 千兆以太网
• 12 V DC 输入，Din4 锁定电源插头
• DisplayPort 支持高分辨率输出，HDMI 可选

前面板 IP65 防水设计
前端具备 IP65 认证，配合 O 型圈密封安装可防止水射流与灰尘进入。窄边框金属机壳适用于面板安装或 VESA 安装于工业机柜与信息亭。

触控与显示选项
可选电阻式触控或保护玻璃（无触控）。标准面板：24" 1920 x 1080，250 nits，3000:1 对比度，视角 89/89/89/89。

集成与 I/O
根据配置提供 DP/HDMI/VGA 接口、双 Intel 千兆以太网、串口与多路 USB。扩展槽包括 M.2 2280/2242 M-Key（NVMe/SATA）、M.2 2230 E-Key（Wi‑Fi）与可选 PCIe x16 插槽。

认证与安全
具备 CE、FCC 认证，支持 TPM 2.0 等安全功能。操作系统可选 Windows 10 IoT Enterprise 或 Linux。

适用场景
适用于机器控制、工厂自动化、操作员 HMI 及需前端防水防尘和工业接口的室内/室外信息亭等应用。

技术规格

• 显示尺寸：24.0 inches
• 分辨率：1920 x 1080
• 亮度：250 nits
• 对比度：3000:1
• 有效区域：527.04 x 296.46 mm
• 处理器：i7-9700TE（默认）、i5-9500TE（可选）、i3-9100TE（可选）
• 芯片组：Intel® Q370
• 内存：2 x non-ECC SO-DIMM，最高 64 GB
• 存储：128 GB SSD 默认；可选至 2 TB；2 x SATA III；M.2 2280/2242 M-Key
• 以太网：2 x Intel® 千兆以太网（RJ45）
• USB：4 x USB 3.2 Gen1 Type-A
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• 视频：1 x DP1.2（默认）；1 x HDMI 1.4（可选）
• 音频：Mic in, Line out, 2 x 扬声器
• 扩展：M.2 插槽与可选 PCIe 3.0 x16
• 尺寸：606 x 376 x 76 mm；开孔尺寸：560.5 x 327.5 mm
• 重量：8.7 kg
• 安装：面板安装（默认）；VESA 可选
• 外壳：金属；散热：风扇
• 工作温湿度：0°C 至 50°C；10% 至 90% RH 非冷凝
• 存储温度：-10°C 至 60°C
• 电源输入：12V DC Din4 锁定式；适配器 12V 120W
• 指示与控制：电源 LED、存储 LED、亮度调节旋钮、电源/重置按键
• 前端 IP 等级：IP65
• 认证：CE、FCC
