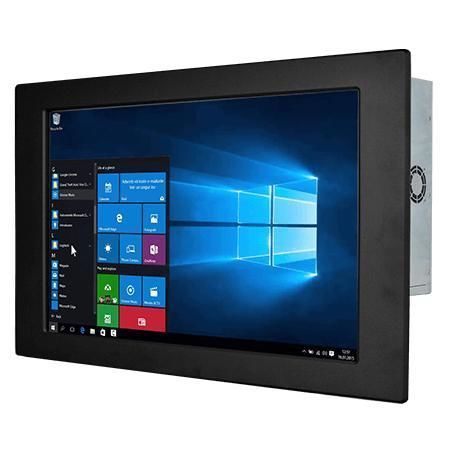

电阻式触摸屏工业平板电脑 W22IF7T-IPA3

宽屏液晶LED背光

产品简介 W22IF7T-IPA3 是一款 21.5"（1920 x 1080）前面 IP65 面板电脑，采用 Intel® Core™ i3/i5/i7（Coffee Lake Refresh）处理器，面向机器控制、工厂自动化和操作员 HMI 等工业应用，适用于潮湿或多尘环境的长期部署。

重点特色

• 21.5" 1920 x 1080 显示屏
• Intel® 第九代 Core™ i3/i5/i7 处理器选项
• 灵活存储：1 x 2.5" HDD 腔 + M.2/SSD 选项
• 丰富 I/O：2 x 串口、4 x USB 3.2 Gen1 Type-A、2 x 千兆以太网
• 12V DC 电源输入（锁定式 Din4 接头）
• DisplayPort 支持最高 4096 x 2304 @60 Hz；HDMI 支持最高 4096 x 2304 @24 Hz

概述 Front IP65 系列在前面面板提供防水防尘能力，同时保留窄边框设计，便于整合到机柜、户外自助机和工业面板中。

触控与操作选项 前面表面可配置为电阻式触控（可选）或仅保护玻璃（无触控）。该类选项便于操作员在工业现场进行直观操作。

视频与集成 提供 VGA/HDMI/DisplayPort 接口，便于与嵌入式主板和系统集成。DisplayPort 为默认，HDMI 可选。支持双屏输出配置。

安装与机械设计 前面板背部带橡胶 O 型圈，用于与客户固定结构密封。默认面板安装，另可选 VESA 安装。金属机箱，风扇散热。尺寸 534 x 349 x 81 mm；开孔 508 x 302 mm；重量约 7.2 kg。

认证 CE、FCC。

环境与可靠性 工作湿度 10%–90% RH（无冷凝）；工作温度 0°C–50°C；前面防护等级 IP65。

标配/选配附件 100–240V AC 转 DC 适配器、电源线、VESA 螺丝、安装夹、驱动光盘与手册。通过 M.2 E-Key 支持可选 WLAN/BT 无线模块。

技术规格

• 显示：21.5"，1920 x 1080，250 nits，对比度 3000:1，有效面积 476.64 x 268.11 mm
• 触控/玻璃：电阻式触控（可选）或保护玻璃
• 处理器：Intel Core i7-9700TE（默认）；可选 i5-9500TE、i3-9100TE
• 芯片组：Intel® Q370
• 内存：2 x non-ECC SO-DIMM，最高 64GB
• 存储：默认 128GB SSD；M.2 2280 NVMe 最多 4TB；2 x SATA III 支持 2.5" SSD/HDD（RAID 0/1 可选）
• 以太网：2 x Intel® 千兆以太网控制器
• 安全：TPM 2.0
• 操作系统支持：Windows 10 IoT Enterprise 64-bit（可选），Linux Ubuntu（可选）
• I/O：4 x USB 3.2 Gen1 Type-A；串口：1 x RS232/422/485 + 1 x RS232；视频：1 x DP1.2（默认），1 x HDMI 1.4（可选）；音频：Mic in、Line out、2 x 扬声器
• 扩展：1 x M.2 2280 M-Key，1 x M.2 2230 E-Key，1 x PCIe 3.0 x16
• 指示与控制：电源/存储 LED，亮度调节旋钮，电源与复位按钮
• 电源：1 x 12V DC Din4 锁定式连接器；适配器 12V 120W
• 机械与环境：534 x 349 x 81 mm；开孔 508 x 302 mm；重量约 7.2 kg；工作 0°C–50°C；存储 -10°C–60°C；湿度 10%–90% RH
• 前面 IP 等级：IP65
