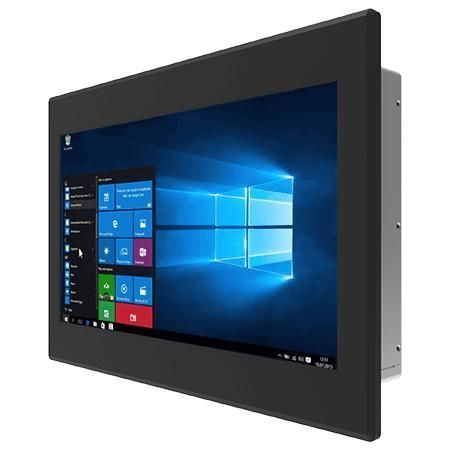

电阻式触摸屏工业平板电脑 W15IT3S-IPA2

TFT LCD15.6"Intel® Core™ i5-1135G7

概述
Winmate W15IT3S-IPA2 是一款 15.6 英寸前置 IP65 面板电脑，搭载 Intel® Core™ i5-1135G7（2.4 GHz，最高 4.2 GHz）。适用于机械控制、工厂自动化、操作员 HMI 和户外自助终端，采用无风扇散热设计、前置 IP65 面框并提供多种存储、内存与连接扩展选项。

主要特点

• 15.6 英寸 TFT XGA 显示屏（1366 x 768），400 nits
• Intel® Core™ i5-1135G7 2.4 GHz（加速至 4.2 GHz）
• 无风扇散热与超低功耗设计
• 前面板 IP65 防水防尘
• 1 x SO-DIMM DDR4 3200 MHz（最大 32GB）
• 集成双路 2.5G 以太网（2 x Intel® 控制器）
• M.2 扩展：Key M 用于 SSD（2242 SATA III；可选 2280 NVMe）

认证

• CE
• FCC

显示

• 尺寸：15.6 英寸
• 分辨率：1366 x 768（XGA）
• 亮度：400 nits
• 对比度：500:1
• 可视角度：85/85/80/80
• 有效显示区域：344.232 x 195.536 mm
• 触控 / 玻璃：电阻式触控（可选）或保护玻璃（可选）

系统规格

• 处理器：Intel® Core™ i5-1135G7（2.4 GHz，最高 4.2 GHz）
• 内存：默认 4GB；可选 8 / 16 / 32 GB（1 x SO-DIMM，DDR4 3200 MHz）
• 存储：默认 128GB SSD；可选 256 / 512 GB / 1 / 2 / 4 TB；1 x SATA III 支持 2.5" SSD/HDD 最多 2TB（可选）
• 以太网：2 x 2.5G RJ45（Intel® 控制器）
• 安全：TPM 2.0
• 操作系统：可选 Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04
• WLAN/BT：通过 M.2 无线模块可选

机械

• 外形尺寸：400 x 280 x 74.5 mm
• 开孔尺寸（Cut out）：368.3 x 232 mm
• 重量：约 3.9 kg
• 安装：面板安装（默认）；可选 VESA 安装
• 机箱：金属外壳
• 散热：无风扇设计

环境

• 工作湿度：10%–90% RH，非冷凝
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C
• 防护等级：前面板 IP65

IO 端口

• USB：2 x USB 3.2 Gen2 Type‑A
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• 网口：2 x 2.5G RJ45
• 视频：1 x HDMI 2.0（可选）；支持 VGA
• 音频：2 x 扬声器
• 扩展：1 x M.2 2280 M‑Key（NVMe）；1 x M.2 2230 E‑Key（Wi‑Fi）
• 指示灯：电源与存储 LED；亮度调节旋钮
• 电源输入：12V DC，2.5φ DC jack

控制

• 1 x 电源按钮；1 x 复位按钮

配件

• 100~240V AC 转 12V DC 适配器
• 电源线、VESA 螺丝、安装夹

电源

• 额定电压：12V DC
• 适配器：12V 120W

产品亮点 / 附加说明

• 前面板 IP65 防水设计，背面 O 型圈密封，面板安装时防止水尘侵入
• 表面选项灵活：保护玻璃（无触控）或电阻式触控
• HDMI 与 VGA 信号接口，便于与嵌入式板卡和工业系统集成
• 正确安装后适用于潮湿/多尘环境及户外自助终端

技术规格

• 型号：W15IT3S-IPA2
• 产品名称：15.6" Intel® Core™ i5-1135G7 Front IP65 Panel PC
• CPU：Intel® Core™ i5-1135G7（2.4 GHz，最高 4.2 GHz）
• 显示：15.6" TFT XGA 1366x768，400 nits，500:1
• 内存：DDR4 SO‑DIMM（1 x SO‑DIMM，最高 32 GB）
• 存储选项：默认 128GB SSD；支持 M.2 与 SATA 扩展；NVMe 可选
• 网口：2 x Intel® Ethernet（2 x 2.5G RJ45）
• IO：2 x USB3.2 Gen2，串口，HDMI（可选），VGA，扬声器
• 安全：TPM 2.0
• 机械：400 x 280 x 74.5 mm；cut out 368.3 x 232 mm；重量 3.9 kg
• 环境：工作 0°C–50°C；存储 -10°C–60°C；10%–90% RH；前面板 IP65
• 认证：CE、FCC
• 电源：输入 12V DC；适配器 12V 120W
