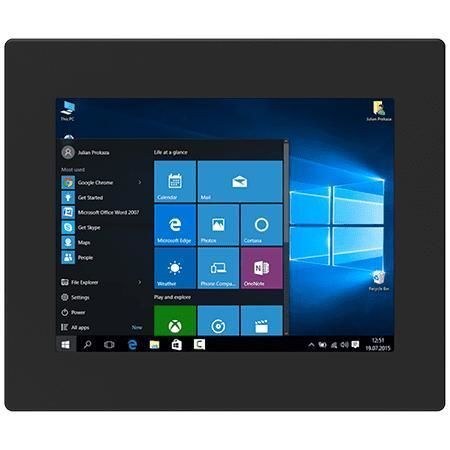

电阻式触摸屏工业平板电脑 R12IT3S-IPM2

TFT LCD12.1"Intel® Core™ i5-1135G7

产品概述
Winmate R12IT3S-IPM2 是一款 12.1 英寸前面板 IP65 工业面板电脑，面向机械控制、工厂自动化与操作员 HMI 应用。采用 Intel® Core™ i5-1135G7，具备无风扇低功耗设计、前面板 IP65 防护、双 2.5G 以太网与模块化存储/扩展选项，便于工业集成部署。

重点特色

• 12.1 英寸 TFT XGA（1024 x 768），面板亮度 500 nits
• Intel® Core™ i5-1135G7（2.4 GHz，睿频最高 4.2 GHz）
• 无风扇设计与超低功耗运行
• 前置 IP65 防护，背部 O 型圈密封
• 1 x SO-DIMM DDR4 3200 MHz（最高支持 32 GB）
• 集成双 Intel® 以太网控制器（2 x 2.5G LAN）
• M.2 插槽支持 NVMe/SATA 存储及 Wi‑Fi 模组

前面板 IP65 防水设计
前面板背部的橡胶 O 型圈密封实现前向 IP65 防护，有效抵御水汽与灰尘，同时保持窄边框外形，便于用于工业面板和户外自助终端。

触控与面板选项
提供电阻式触控或无触控保护玻璃可选，以满足不同操作流程和环境要求。

连接性与集成
支持 VGA 及可选 HDMI 2.0 输出，配备 USB3.2、串口及双 2.5G LAN，可灵活连接嵌入式控制器、PLC 及工业外设。

安装与维护
默认面板安装（可选 VESA）。背部 O 型圈和安装夹具便于在机柜或自助终端中做密封安装；扩展插槽便于现场升级。

适用场景
面向系统集成商、OEM 和工业用户，适用于机械控制、工厂自动化、室内/室外信息终端、泳池/SPA 终端、加油站等需前向防水防尘的场景。

特性 / 技术规格

• 型号：R12IT3S-IPM2
• 品牌：Winmate
• 显示：12.1 英寸，1024 x 768（XGA），500 nits，1000:1 对比度，视角 89/89/89/89，有效区域 245.76 x 184.32 mm
• 触控 / 玻璃：电阻式触控（可选）或保护玻璃（可选）
• 处理器：Intel® Core™ i5-1135G7 2.4 GHz（最高 4.2 GHz）
• 内存：4GB 标配；可选 8/16/32 GB（1 x SO-DIMM，DDR4 3200 MHz）
• 存储：128GB SSD 标配；可选 256/512 GB/1TB/2TB/4TB；1 x SATA III 支持 2.5" SSD/HDD 至 2TB（可选）
• 扩展：1 x M.2 2280 M-Key（NVMe），1 x M.2 2242（SATA），1 x M.2 2230 E-Key（Wi‑Fi）
• 以太网：2 x Intel® Ethernet Controller（2 x 2.5G LAN RJ45）
• 串口：1 x RS232/422/485（默认 RS232），1 x RS232
• USB：2 x USB3.2 Gen2x1（Type-A）
• 视频：VGA；1 x HDMI 2.0（可选）
• 音频：2 x 扬声器
• 指示灯：电源 LED、存储 LED；亮度调节旋钮
• 安全：TPM 2.0
• 操作系统：Windows 11 IoT Enterprise / Windows 11 Pro / Linux Ubuntu 22.04（可选；Ubuntu 不支持 Wake on Touch）
• 无线：可选（通过 M.2 Wi‑Fi 模块）
• 机械：324 x 274 x 67 mm；开孔尺寸 302 x 234.3 mm；重量 2.6 kg
• 安装：Panel mount（默认）；VESA 可选
• 外壳：Metal housing；散热：Fanless
• 电源：1 x 12V DC 输入（2.5φ DC jack）；适配器 12V 120W
• 配件：100~240V AC 转 DC 适配器、电源线、VESA 螺丝、安装夹具
• 控制：1 x 电源按钮；1 x 复位按钮
• 环境：工作湿度 10%–90% RH 非冷凝；工作温度 0°C–50°C；存储温度 -10°C–60°C
• IP 等级：Front IP65
• 认证：CE、FCC
