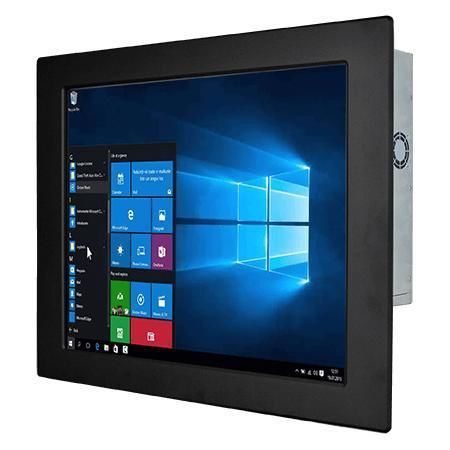

电阻式触摸屏工业平板电脑 R17IF7T-IPM1

17"Intel® Core i3Intel® Core i5

产品概述
Winmate R17IF7T-IPM1 是一款 17" 前面板 IP65 工业计算机，面向机器控制、工厂自动化与操作员 HMI。其采用 Intel® 第9代 Core™ i3/i5/i7 处理器，提供灵活存储、多种 I/O 端口以及前面板 IP65 防护，可在潮湿或多尘环境长期运行，适用于生命周期较长的工业部署。

重点特色

• 17" 显示，分辨率 1280 x 1024
• Intel® 9th Gen. Core™ i3 / i5 / i7（Coffee Lake Refresh）
• 灵活存储：2.5" HDD 插槽 + SSD 插座，支持 M.2 NVMe
• 丰富 I/O：2 x 串口、4 x USB 3.2 Gen1、2 x 千兆以太网
• 12 V DC 可锁定 Din4 电源输入
• DisplayPort 支持最高 4096 x 2304 @60 Hz；HDMI 可选最高 4096 x 2304 @24 Hz

前面板 IP65 防护设计
前面板达到 IP65 等级以防水防尘。窄边框紧凑设计并在后部采用 O 型圈密封，以在面板或机箱安装后保持防护性能。

触控操作与显示
可选电阻式触控屏或保护玻璃（无触控），以满足不同应用场景；表面选项便于根据使用环境和维护要求选择。

双显示输出与信号接口
提供 DP（默认）、可选 HDMI 及兼容 VGA 的接口，支持单/双显示器配置，便于与嵌入式板卡和控制器集成。

易于安装
前框后侧设有橡胶 O 型圈，与客户固定件密封以防止水尘进入。默认支持面板安装（Panel mount），并可选配 VESA 安装以实现灵活集成。

适用场景
正确装入外壳并经适当安装后，前面板 IP65 使其适用于户外信息站与自助终端（停车场、加油站、游泳池、交互式自助终端等）等需要前端防护的场景。

技术规格

• 显示尺寸：17.0 inches
• 分辨率：1280 x 1024
• 触控 / 玻璃：Resistive Touch Screen（可选）；Protection Glass 无触控（可选）
• 面板亮度：350 nits
• 对比度：1000:1
• 可视角度：85/85/80/80
• Active Area：337.920 x 270.336 mm
• 处理器（选项）：Intel® Core™ i7-9700TE（默认）；i5-9500TE；i3-9100TE
• 芯片组：Intel® Q370
• 内存：2 x non-ECC SO-DIMM，最高 64GB（每插槽 32GB）
• 存储：128GB SSD（默认）；可选 256GB / 512GB / 1TB / 2TB；2 x SATA III 支持 2.5" SSD/HDD（RAID 0/1 可选）；1 x M.2 2280/2242 M-Key（NVMe/SATA）；1 x M.2 2230 E-Key（Wi‑Fi）
• 以太网：2 x Intel® Gigabit Ethernet（RJ45）
• 安全：TPM 2.0
• 操作系统（可选）：Windows 10 IoT Enterprise (64-bit)；Linux Ubuntu
• 无线：WLAN / BT（可选，M.2 插槽）
• 机械尺寸：440 x 360 x 81 mm
• 开孔尺寸：394 x 314 mm
• 重量：5.9 kg
• 安装方式：Panel mount（默认）；VESA（可选）
• 外壳：金属机箱
• 散热：风扇设计（主动冷却）
• 工作湿度：10% 至 90% RH，非凝结
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C
• IP 等级：前面板 IP65
• 认证：CE、FCC
• I/O 端口：4 x USB 3.2 Gen1 Type-A；串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232；LAN：2 x Giga RJ45
• 视频：1 x DP1.2（默认）；1 x HDMI 1.4（可选）
• 音频：1 x Mic In；1 x Line Out；2 x Speaker
• 扩展：1 x M.2 2280/2242 M-Key（NVMe/SATA）；1 x M.2 2230 E-Key（Wi‑Fi）；1 x PCIe 3.0 x16（可选）
• 指示灯与控制：电源 LED；存储 LED；亮度调节旋钮；电源按键；复位按键
• 电源输入：1 x 12V DC Din4 pin connector（可锁）
• 电源/适配器：12V DC（示例适配器 12V 120W）
• 附件：100~240V AC 转 DC 适配器、电源线、VESA 螺丝、安装夹、说明书
