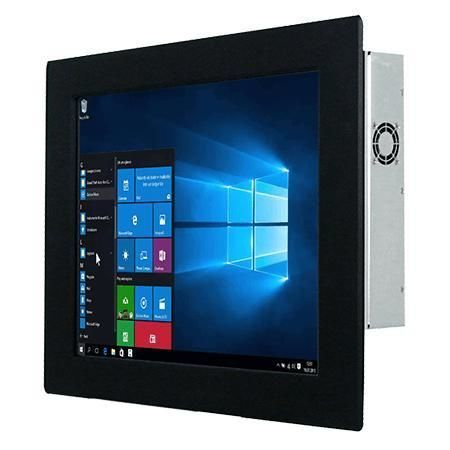

电阻式触摸屏工业平板电脑 R15IF7T-IPC3

15"Intel® Core i3Intel® Core i5

概述
Winmate R15IF7T-IPC3 是一款 15 英寸前面板 IP65 工业面板电脑，搭载 Intel® Core™ i3/i5/i7（Coffee Lake Refresh）处理器。为机器控制、工厂自动化和操作员 HMI 设计，提供前面板 IP65 保护、灵活的存储选项和丰富的工业级 I/O，适用于需要高性能和长期生命周期可用性的嵌入式与关键任务环境。

主要特性

• 15" 1024 x 768 前面板 IP65；可选电阻式触摸或保护玻璃（无触控）
• Intel® 第9代 Core™ i3 / i5 / i7（Coffee Lake Refresh）
• 灵活存储：1 x 2.5" HDD 插槽 + M.2 NVMe/SATA 支持；可选多种 SSD 容量
• 丰富 I/O：2 个串行口、4 x USB 3.2 Gen1 Type-A、2 x 千兆以太网
• 12 V DC 可锁定 Din4 电源输入；DisplayPort 标配，HDMI 可选

产品细节与亮点

• 前置 IP65 防护设计：前面板达到 IP65 防水防尘等级；背部 O 型圈密封便于板式集成。
• 触控与表面选项：可选电阻式触摸屏或无触控保护玻璃以适配不同部署需求。
• 完整连接性：支持 DP/HDMI/VGA、双 Intel 千兆以太网、多 USB 与串口，便于工业系统集成。
• 易于安装：标准面板安装，VESA 可选；金属机箱与风扇冷却设计适合连续运行。
• 适用于户外自助终端：正确安装后可抵抗水、湿气、阳光与空气颗粒。

认证

• CE
• FCC

技术规格

• 显示尺寸：15.0 inches
• 触控 / 玻璃：电阻式触控（可选）；保护玻璃（无触控，可选）
• 分辨率：1024 x 768
• 面板亮度：300 nits
• 对比度：2000:1
• 可视角度：88/88/88/88
• 可视区域：304.1 x 228.1 mm
• 处理器：Intel Core i7-9700TE 1.8GHz (up to 3.8GHz)（默认）；可选 i5-9500TE、i3-9100TE
• 芯片组：Intel® Q370
• 内存：2 x non-ECC SO-DIMM，最大 64GB（每槽 32GB）
• 存储：128GB SSD（默认）；可选 256/512GB/1TB/2TB；2 x SATA III 支持 2.5" SSD/HDD（RAID 0/1 可选）；1 x M.2 2280/2242 M-Key（NVMe/SATA）
• 扩展：1 x M.2 2230 E-Key（Wi‑Fi）；1 x PCIe 3.0 (x16)
• 以太网：2 x Intel® Gigabit Ethernet (RJ45)
• 安全：TPM 2.0
• 操作系统：Windows 10 IoT Enterprise 64-bit（可选）；Linux Ubuntu 20.04（可选）
• WLAN / 蓝牙：可选
• USB：4 x USB 3.2 Gen1 Type-A
• 串口：1 x RS232/422/485（默认 RS232）；1 x RS232
• 视频：1 x DP1.2（默认）；1 x HDMI 1.4（可选）
• 音频：1 x Mic in；1 x Line out；2 x Speaker
• 指示灯：电源 LED x1；存储 LED x1
• 亮度控制：亮度调节旋钮 x1
• 电源输入：1 x 12V DC（Din4 引脚，可锁定）；适配器：12V 120W（配件）
• 配件：100~240V AC→DC 适配器；电源线；VESA 螺丝；安装夹
• 机械尺寸：400 x 320 x 70 mm；开孔尺寸：359 x 273 mm；重量：4.2 kg
• 安装方式：面板安装（默认）；VESA 安装（可选）
• 机箱：金属外壳；散热：风扇设计
• 工作湿度：10%–90% RH 非凝结
• 工作温度：0°C 至 50°C；存储温度：-10°C 至 60°C
• 防护等级：前面板 IP65
• 控制按键：电源键 x1；重置键 x1
• 额外显示支持：DP 支持最高 4096 x 2304 @60Hz；HDMI 支持最高 4096 x 2304 @24Hz
