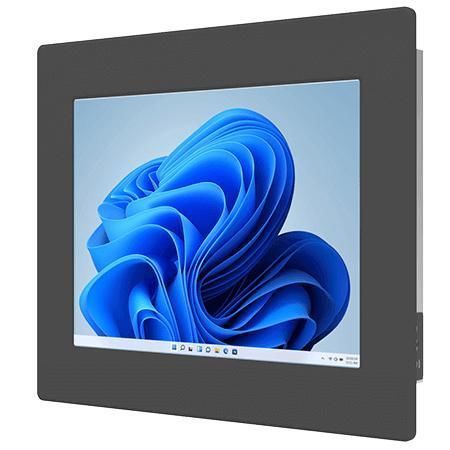

电阻式触摸屏工业平板电脑 R12IAN3S-IPM2

TFT LCD12.1"Intel® Processor N150

产品概述
Winmate R12IAN3S-IPM2 是一款 12.1" 前面板 IP65 工业面板电脑，适用于设备控制、工厂自动化与操作员 HMI。基于 Intel® Twin Lake 平台（默认 N100，N150 可选），配备集成 UHD 级图形和金属无风扇机箱，适合严苛工业环境。

主要特性

• 12.1" XGA（1024 x 768）TFT LCD，亮度 500 nits，对比度 1000:1
• Intel® Twin Lake：N100（默认）或 N150（可选）
• SO‑DIMM DDR5‑4800，单槽，最高 16GB
• NVMe SSD（128GB 默认，可扩展至 TB 级）；可选 SATA III 支持 2.5" SSD/HDD
• 双路 Intel® 2.5 Gigabit 以太网
• 丰富 I/O：USB 3.2 Gen2 Type‑C（支持 DP‑Alt）、USB Type‑A、USB 2.0、多 COM 端口，HDMI 可选
• 前面 IP65 防护等级
• 面板安装为默认；VESA 安装为可选
• 金属外壳、无风扇设计；支持 TPM 2.0

亮点

• 适用于工业 HMI 的紧凑 XGA 显示，具有良好可读性
• 通过 N100/N150 与可升级内存/存储实现性能扩展
• 多样化连接便于与 PLC 及现场设备整合
• 双 2.5 GbE 提供高速工业网络传输

认证

• CE
• FCC

配件（标配 / 可选）

• 100 ~ 240V AC 转 DC 适配器（12V 50W）
• 电源线
• 安装夹；VESA 螺丝（可选）

技术规格

• 型号：R12IAN3S-IPM2
• 显示：12.1" XGA（1024 x 768），亮度 500 nits，对比度 1000:1，有效区域 245.76 x 184.32 mm
• 触控 / 玻璃：可选电阻式触控或仅保护玻璃（可选）
• 处理器：Intel® N100（默认，up to 3.40 GHz）或 Intel® N150（可选，up to 3.60 GHz）
• 内存：默认 4GB；选配 8GB / 16GB（1 x SO‑DIMM DDR5‑4800，最大 16GB）
• 存储：默认 128GB NVMe SSD；选配 256GB / 512GB / 1TB / 2TB / 4TB；1 x SATA III（仅当未安装 NVMe 时支持 2.5" SSD/HDD）
• 以太网：2 x Intel® 2.5 Gigabit Ethernet
• WLAN / 蓝牙：可选，通过 M.2 2230 E‑Key 插槽
• USB：1 x USB 3.2 Gen2 Type‑C（支持 DP Alt），2 x USB 3.2 Gen1 Type‑A，额外 USB 2.0 端口
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• 视频：1 x HDMI 2.0b（可选）
• 音频：2 x 扬声器
• 指示与控制：电源 LED、存储 LED、电源键、复位键、亮度调节旋钮
• 电源输入：1 x 12V DC，2.5φ DC 插孔；适配器 12V 50W
• 机械尺寸：324 x 274 x 57 mm；开孔尺寸 303 x 234.5 mm；重量 2.6 kg
• 安装：面板安装（默认）；VESA 可选
• 机壳：金属；散热：无风扇设计
• 环境：工作温度 0°C 至 50°C；存储温度 -10°C 至 60°C；工作湿度 10% 至 90% RH 非凝结
• 前面 IP 等级：IP65
• 安全：TPM 2.0
