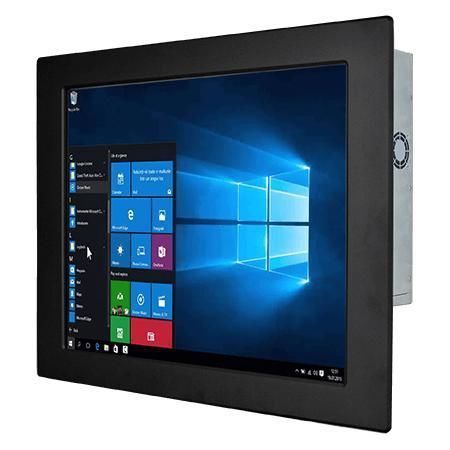

电阻式触摸屏工业平板电脑 R17IAD7T-IPM1

触摸屏17"Intel® Core i3

产品概述
Winmate R17IAD7T-IPM1 是一款 17 英寸前面板 IP65 工业平板电脑，可搭载第 12 / 第 14 代 Intel® Core™ 处理器（Alder Lake / 后续 T 系列）。适用于机器控制、工厂自动化和操作员 HMI，在潮湿、多尘或恶劣环境中提供多种 I/O、双 2.5GbE、M.2 扩展以及灵活的存储与内存选项。

主要特性

• 17 英寸显示屏，分辨率 1280 x 1024
• 第12/14代 Intel® Core™ 处理器（i3 / i5 / i7 / i9 可选）
• 2 x SO-DIMM DDR5 4800MHz，最高支持 64GB（每槽 32GB）
• 集成双 2.5 Gigabit 以太网
• 多显示支持：DP 1.4a（默认）与 HDMI 2.0b（可选）
• 丰富 I/O，包括 4 x USB 3.2 Gen2x1 与串口
• 前面板 IP65 防护；12V DC 电源输入

产品亮点与说明

• 前面板 IP65 设计可防水防尘，适用于潮湿或多尘的工业环境；正确安装后亦适合户外自助终端整合。
• 触控选项：电阻式触摸（可选）或无触控保护玻璃（可选），表面选配满足不同操作要求。
• 前面板后部采用橡胶 O 型圈密封，便于面板安装时防止外界进入。
• 标准视频接口（DP/HDMI/VGA）与广泛的 I/O 兼容性，便于与嵌入式系统集成。

集成与 I/O

• 4 x USB 3.2 Gen2x1（10Gbps，Type A）及多种串口配置（RS232/422/485）
• 2 x Intel® 2.5GbE RJ45；音频 Mic in 与 Line out
• 扩展：1 x M.2 2280 M-Key（NVMe SSD）；1 x M.2 2230 E-Key（Wi‑Fi 模块）
• 电源输入：1 x 12V DC（Din4 引脚）；提供适配器选项

适用场景

• 机器控制与工厂自动化
• 操作员 HMI 与嵌入式控制面板
• 需要前面板 IP65 的户外自助终端与信息亭
• 工业机柜、机架及过程控制箱体集成

特性 / 技术规格

• 型号：R17IAD7T-IPM1
• 显示尺寸：17.0 inches
• 分辨率：1280 x 1024
• 面板亮度：350 nits
• 对比度：1000:1
• 可视角度：85 / 85 / 80 / 80
• 有效显示区域：337.920 x 270.336 mm
• 触控 / 玻璃：Resistive Touch Screen（可选）；Protection Glass Without Touch（可选）
• 处理器（默认/可选）：Intel® Core™ i3-12100TE（默认，up to 4.00GHz）；可选 i5-12500TE、i7-12700TE、i9-12900TE；另有 i3-14100T、i5-14500T、i7-14700T、i9-14900T
• 芯片组：Intel® R680E
• 内存：2 x non-ECC SO-DIMM，DDR5 4800MHz，最高 64GB（每条 32GB）
• 存储：128GB SSD（默认）；可选 256GB/512GB/1TB/2TB/4TB；可选 2 x SATA III 支持 2.5" SSD/HDD 至 2TB（支持 RAID，选配）
• 以太网控制器：2 x Intel® Ethernet Controller（各 2.5 Gbps）
• USB：4 x USB 3.2 Gen2x1（10Gbps，Type A）
• 串口：1 x RS232/422/485（默认 RS232） + 1 x RS232
• 视频输出：1 x DP1.4a（DP++），最高 4096x2160@60Hz（默认）；1 x HDMI 2.0b（可选）最高 4096x2160@60Hz
• 音频：Mic in；Line out
• 扩展：1 x M.2 2280 M-Key（NVMe SSD）；1 x M.2 2230 E-Key（Wi‑Fi 模块）
• WLAN / BT：可选支持
• 安全：TPM 2.0
• 操作系统（可选）：Windows 11 IoT Enterprise 64-bit；Windows 11 Pro 64-bit；Linux Ubuntu 22.04（不支持 Wake on Touch）
• 电源输入：1 x 12V DC，Din4 引脚接头
• 额定/适配器：12V DC；规格列示 12V 220W 适配器；附件 100~240V AC 至 DC 适配器与电源线
• 外形尺寸（W x H x D）：440 x 360 x 90 mm
• 开孔尺寸 Cut-out：394 x 314 mm
• 重量：5.9 kg
• 安装方式：Panel mount（默认）；VESA mount（可选）
• 机壳：金属外壳
• 散热：风扇设计
• 工作湿度：10% 至 90% RH，非冷凝
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C
• 防护等级：前面板 IP65
• 认证：CE、FCC
• 按钮：1 x 电源键；1 x 复位键
• 附件：100~240V AC 至 DC 适配器，电源线，VESA 螺丝，安装夹
