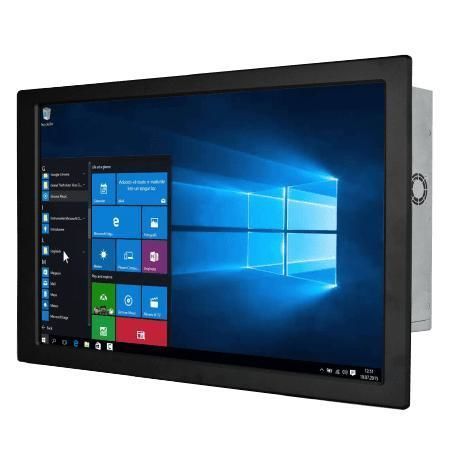

电阻式触摸屏工业平板电脑 W22IAD7T-IPA3

21.5"Intel® Core i3Intel® Core i5

产品概述
Winmate W22IAD7T-IPA3 是一款 21.5 英寸前面板 IP65 工业面板电脑，支持第12代/第14代 Intel® Core™（Alder Lake S 及可选 T 系列）。为机器控制、工厂自动化与操作员 HMI 设计，前面板防水防尘，适用于潮湿、多尘或户外安装。支持弹性内存与存储配置、丰富 I/O 与多屏输出，满足工业关键应用需求。

核心特性

• 21.5" FHD 显示（1920×1080），250 nits
• Intel® Core™ i3/i5/i7/i9（Alder Lake S / T 可选）
• 2× SODIMM DDR5 4800MHz，最高支持 64GB
• 双 Intel® 2.5Gb 以太网
• 多显示支持：DP1.4a（DP++），HDMI2.0b 可选
• 4× USB 3.2 Gen2、序列端口、音频接口
• 前面板 IP65；12V DC 电源输入

前面板 IP65 防护设计
前面板背部配有橡胶 O‑ring 密封，正确面板安装时可实现 IP65 防护，防止水与灰尘进入，适用于户外信息亭、停车场、工业机柜等场景。

触控与操作
支持可选电阻式触摸或无触控保护玻璃。表面选项可根据安装与操作需求灵活配置。

接口与集成

• 视频：DP1.4a（DP++），HDMI2.0b 可选，最高支持 4096×2160@60Hz
• 扩展/存储：M.2 2280 NVMe，M.2 2230 E‑Key（Wi‑Fi）；可选 2× SATA III 2.5"（支持 RAID）
• I/O：4× USB3.2 Gen2，1× RS232/422/485（默认 RS232）+ 1× RS232，麦克风输入、线路输出

适用场景
适用于机器控制、工厂 HMI、户外/湿润环境信息亭、停车场、加油站、泳池等需要前面防护的安装场景（需与合适外壳/机柜结合）。

规格摘要

• 型号：W22IAD7T-IPA3
• 显示：21.5" 1920×1080，250 nits，3000:1 对比度，视角 89/89/89/89
• CPU 示例：i3-12100TE（默认）；可选 i5-12500TE、i7-12700TE、i9-12900TE；列示有 14 代 T 系列可选
• 芯片组：Intel® R680E
• 内存：2× non‑ECC SO‑DIMM DDR5 4800MHz，最高 64GB
• 存储：默认 128GB SSD；可选至 4TB NVMe；可选 2× SATA III 2.5"（RAID）
• 网络：2× 2.5Gb LAN（Intel®）
• 安全：TPM 2.0
• 操作系统：Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04（Linux 不支持 Wake on Touch）
• 电源：12V DC（Din4），适配器 12V 220W（示例）
• 尺寸：534×349×90 mm；开孔：508×302 mm；重量：7.2 kg
• 安装：面板安装（默认）；VESA 可选
• 机箱：金属；散热：风扇设计
• 工作温度：0°C–50°C；存储温度：-10°C–60°C；湿度：10%–90% RH 非冷凝
• 前面板防护等级：IP65；认证：CE、FCC
