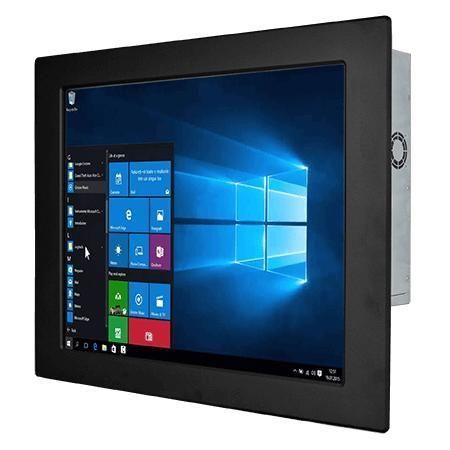

电阻式触摸屏工业平板电脑 R19IAD7T-IPA1

触摸屏液晶19"

概述
Winmate R19IAD7T-IPA1 是一款 19 英寸前面板 IP65 工业平板电脑，适用于机械控制、工厂自动化与操作员 HMI。支持第12/14代 Intel® Core™（Alder Lake / Raptor Lake T-series）处理器，提供前面板 IP65 防护并具备丰富的 I/O 与扩展选项，便于工业集成。

主要特点

• 19.0" 1280 x 1024 显示屏，400 nits，1000:1 对比度
• Intel® Core™ i3/i5/i7/i9 T 系列处理器选项（12/14 代）
• 2 x SO-DIMM DDR5 4800MHz，最高支持 64GB（每插槽 32GB）
• 集成双 2.5GbE 以太网（Intel® 控制器）
• 多屏输出：DP1.4a（DP++），可选 HDMI 2.0b
• 丰富 I/O：4 x USB 3.2 Gen2，串口可配置 RS232/422/485
• 前面板 IP65 防护，12V DC 电源输入

前面板 IP65 防水设计
前面板边框在背部采用橡胶 O 型圈密封，安装到客户机柜后可防止水和灰尘进入。该设计适用于潮湿与多尘的工业环境，并可用于户外信息亭、泳池周边等场景（需正确安装）。

触控与显示选项
表面选项包括电阻式触控（可选）或无触控的保护玻璃。显示规格：19.0 英寸，1280 x 1024 分辨率，400 nits，1000:1 对比度，视角 85/85/80/80，激活面积 376.32 x 301.06 mm。

I/O 与扩展性
标准工业 I/O 与扩展包括 4 x USB 3.2 Gen2 Type-A、串口（1 x RS232/422/485 可配置 + 1 x RS232）、双 2.5GbE、DP1.4a 与可选 HDMI 2.0b、音频输出与麦克风输入，以及用于 NVMe SSD 和 Wi‑Fi 模块的 M.2 插槽。

机械与安装
面板安装紧凑金属机箱。外形尺寸 474 x 384 x 87 mm；开孔尺寸 431 x 341 mm；重量约 6.9 kg。默认面板安装，VESA 安装为可选。风扇冷却设计。

环境性能
工作湿度 10%–90% RH 非冷凝。工作温度 0°C 至 50°C。存储温度 -10°C 至 60°C。前面板 IP65。

认证
CE、FCC。

技术规格

• Display: 19.0"；Resolution 1280 x 1024；Brightness 400 nits；Contrast 1000:1；View Angles 85/85/80/80；Active Area 376.32 x 301.06 mm
• Touch / Glass: Resistive Touch (Optional)；Protection Glass Without Touch (Optional)
• Processor: Intel® Core™ i3-12100TE (default) / i5-12500TE / i7-12700TE / i9-12900TE；also newer T-series options (i3-14100T, i5-14500T, i7-14700T, i9-14900T)
• Chipset: Intel® R680E
• Memory: 2 x non-ECC SO-DIMM DDR5 4800MHz, up to 64GB (32GB per DIMM)
• Storage: 128GB SSD default; optional 256GB/512GB/1TB/2TB/4TB; optional 2 x SATA III for 2.5" drives up to 2TB (RAID support)
• Ethernet: 2 x Intel® 2.5GbE (RJ45)
• Security: TPM 2.0
• OS: Windows 11 IoT Enterprise 64-bit (optional); Windows 11 Pro 64-bit (optional); Linux Ubuntu 22.04 (optional, Wake on Touch not supported)
• WLAN/BT: Optional (M.2 2230 E-Key)
• USB: 4 x USB 3.2 Gen2x1 (10 Gbps, Type-A)
• Serial: 1 x RS232/422/485 (default RS232) + 1 x RS232
• Video: 1 x DP1.4a (DP++), up to 4096x2160@60Hz; 1 x HDMI 2.0b optional, up to 4096x2160@60Hz
• Audio: Mic in / Line out
• Expansion: 1 x M.2 2280 M-Key (NVMe SSD); 1 x M.2 2230 E-Key (Wi‑Fi)
• Power input: 1 x 12V DC Din4 pin connector; Adapter 12V 220W depending on configuration
• Buttons: 1 x Power; 1 x Reset
• Accessories: 100~240V AC→DC Adapter; Power Cord; VESA screws; Mounting clips
• Mechanical: 474 x 384 x 87 mm; Cut-out 431 x 341 mm; Weight 6.9 kg; Metal housing; Fan design cooling
• Environment: Operating Humidity 10%–90% RH non-condensing; Operating Temp 0°C–50°C; Storage Temp -10°C–60°C; Front IP65
• Certification: CE, FCC
