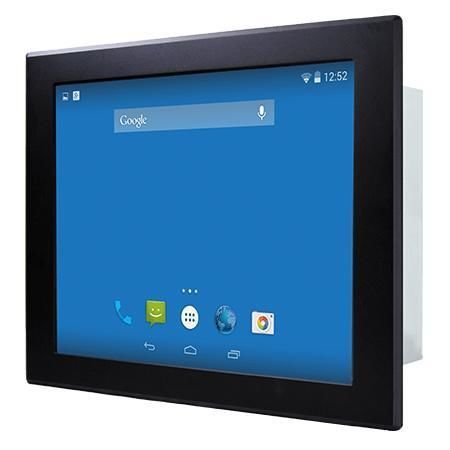

电阻式触摸屏工业平板电脑 R19FA3S-IPM1

TFT LCD19"NXP i.MX6

产品概述
Winmate R19FA3S-IPM1 是一款基于 NXP i.MX6 平台的 19 英寸前面板 IP65 工业计算机，适用于机器控制、工厂自动化与操作员 HMI。无风扇低功耗设计与前面板 IP65 防护使其适合潮湿与多尘的工业环境并满足长期生命周期需求。

主要特性

• 19 英寸 1280 x 1024 TFT LCD，电阻式触控（可选保护玻璃）
• NXP i.MX6 双核 1.0 GHz（可选四核）
• 前面板 IP65 防水防尘
• 板载 LPDDR3 1 GB（可选 2 GB）
• 板载 eMMC 16 GB（可选 32 GB）
• 接口：USB、RS-232/422/485、Micro SD、Mini USB、Micro HDMI（可选），LAN 支持 PoE
• 无风扇设计与超低功耗

前面板 IP65 防水设计
前面板 IP65 等级可在保持窄边框的同时提供防水防尘功能，适用于工厂自动化、户外信息亭、泳池及 SPA 亭等对湿度或颗粒物敏感的应用场景。

触控操作的直观体验
提供电阻式触控或非触控保护玻璃等表面选项，便于在不同 HMI 配置中满足操作需求。

显示输出与集成
支持常见视频接口（Micro HDMI 可选并支持 VGA），便于与嵌入式板卡及工业系统对接集成。

便捷安装
前面板背部的 O 型圈设计可实现面板与客户固定装置之间的密封，防止水尘进入。支持面板安装与 VESA 安装，便于机柜或信息亭快速部署。

适用于户外信息亭
正确封装并安装后，前面板 IP65 可让设备耐受水、湿度、日晒与空气中颗粒物，适用于停车场、加油站及户外自助服务点等场景。

认证
CE、FCC

技术规格

• 型号：R19FA3S-IPM1
• 处理器：NXP i.MX6 Dual Core 1.0 GHz（可选四核）
• 内存：1 GB LPDDR3（默认），可选 2 GB
• 存储：板载 eMMC 16 GB（默认），可选 32 GB
• 操作系统（可选）：Linux Ubuntu 18.04、Android 6.0、Debian 7.0、Linux 4.1.15 QT 5.5
• WLAN/BT：通过 mPCIe 模块可选
• 显示：19.0 英寸；分辨率 1280 x 1024；亮度 250 nits；对比度 1000:1；可视角 85/85/80/80
• 触控/玻璃：电阻式触控（可选）或保护玻璃（可选）
• 机械尺寸：474 x 384 x 71.4 mm；开孔尺寸：431 x 341 mm；有效区域：376.32 x 301.06 mm
• 重量：6.9 kg
• 安装：面板安装（Panel mount）、VESA 安装
• 外壳：金属机壳；散热：无风扇设计
• 工作湿度：10% 至 90% RH（无冷凝）
• 工作温度：0°C 至 50°C；存储温度：-10°C 至 60°C
• 防护等级：前面板 IP65
• IO 端口：1 x Console (Mini USB)、1 x USB OTG、1 x USB2.0 Type-A、1 x RS232/422/485（默认 RS232）、1 x RJ45（PoE PD, IEEE 802.3at）、1 x Micro HDMI（可选）、2 x 扬声器、1 x Micro SD、1 x mPCIe、1 x CANBUS D-sub9
• 电源输入：1 x 12V DC，2 引脚端子；适配器：12V 50W（配件）
• 配件：100~240V AC→12V DC 适配器、电源线、VESA 螺丝、安装夹等
• PoE：PD 遵循 IEEE 802.3at（最高 25 W）
