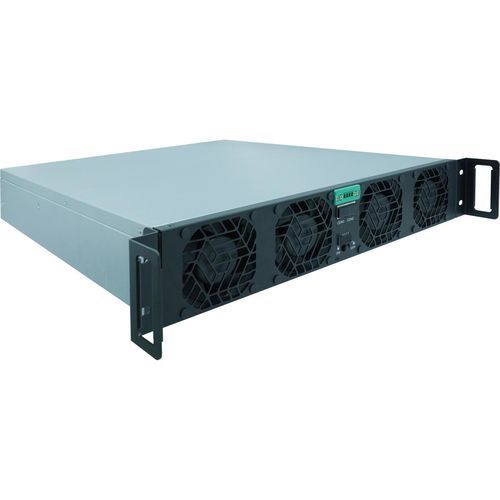

ACDC供电模块 TPS-BM57050KTIF

概述
TPS-BM57050KTIF是一款三相双向交流-直流（AC‑DC）功率模块，设计用于高功率能量转换且无中性线电流。采用软切换技术以降低开关损耗并提升可靠性。模块额定功率50 kW，效率高（96% AC→DC，95% DC→AC），功率因数高（PF >0.99），总谐波失真低（THDi <5%），适用于苛刻的工业测试台与能量回收系统。支持380/400/415 VAC额定输入、570 VDC母线输出，模块化设计并配备强制风冷，内置CAN与RS485通讯接口便于监测与控制集成。

主要特点

• 三相双向AC‑DC转换，且无中性线电流
• 软切换拓扑以降低损耗并提高可靠性
• 高效率：96%（AC→DC）、95%（DC→AC）
• 功率因数 >0.99，THDi <5%，输出电能质优
• 额定功率：50,000 W
• 额定输入电压：380/400/415 VAC；输入电流 ≤88 A（AC→DC）
• 直流母线：570 VDC；输出电流 87.8 A（DC→AC）
• 模块化设计，便于扩展与维护
• 强制风冷，适合持续负载工况
• 通讯接口：CAN、RS485

应用

• 电池PACK测试与验证
• 用于功率电子测试台的双向功率测试（AC↔DC）
• 能量回收与储能系统加速老化试验
• 高功率实验室和工业测试应用

技术规格

• Article Number: HPM1293
• Manufacturer Code: HPM010048
• Manufacturer: TPS
• 额定功率：50,000 W
• 效率：96%（AC→DC）、95%（DC→AC）
• 输入电压范围：342–460 VAC；额定：380/400/415 VAC
• 输入电流：≤88 A（AC→DC）
• 直流母线电压：570 VDC
• 输出电流：87.8 A（DC→AC）
• 输出电压范围：342–460 VAC（交流输出）
• 输出电压精度：±1%（AC→DC）
• 气流方向：前向后
• 尺寸（长×宽×高）：435 × 86 × 600 mm
• 重量：≤23 kg

机械、通信与合规性

• 冷却：强制风冷
• 通信：用于监控与控制的 CAN、RS485
• 设计：模块化，便于扩展与维护
• 标准与认证：IEC62477-1、EN55032、UL、CE、TUV
