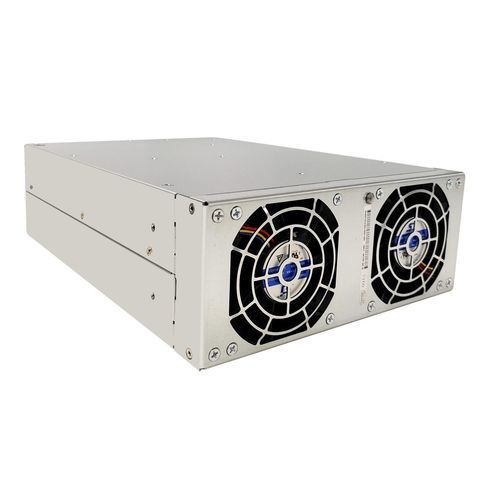

BiDi ACDC供电模块 TPS-BM157200UHIT

产品详情
TPS-BM157200UHIT双向电源模块是一款高性能7200W三相AC-DC模块，是TPS-BM157200UHIT/TPS-BM157200UHIRT系列的一部分，专为三相系统中的无缝双向能量转换而设计。作为三相无中性线电源模块，它消除了中性线电流问题，完全解决了电力系统中的中性线电流问题，确保了三相设置中的稳定运行。它采用成熟的软开关技术，提高了能量转换过程中的可靠性和效率。作为三相AC-DC双向隔离模块，它支持电网连接系统中的可靠逆变器操作，AC-DC方向的额定输出为7200W，DC-AC方向为5760W。它在384~528VAC（满载）范围内以480VAC输入运行，并提供稳定的15VDC输出，额定电流为480A。AC-DC方向的峰值效率为91.5%，DC-AC方向为90.5%，在满载下保持优异的电力质量，具有高功率因数（PF>0.99）和低总谐波失真（THDi <5%）。配备无缝电压双向开关模块技术，满足测试设备的快速响应要求。采用强制风冷（默认：前进气，后排气），适应恶劣环境，在45°C下无降额，并符合EN55032标准。模块化双向电源模块设计，支持最多4个单元的智能扩展和自动并行操作。可以通过UL/CE/TUV认证，作为三相LV AC-DC电源模块，非常适合电池形成测试电源模块、电力双向测试模块和能源可回收电源模块应用。

关键特性

• 三相无中性线设计：消除中性线电流，解决电力系统中性线问题，实现稳定运行。
• 高性能指标：7200W AC-DC/5760W DC-AC，91.5%/90.5%效率，15VDC/480A输出，PF>0.99，THDi <5%，提供卓越的电力质量。
• 无缝切换与隔离：支持电网连接逆变器操作，具有无缝电压切换，满足测试设备的快速响应需求。
• 模块化与可扩展：最多4个单元并行，支持通过智能扩展实现灵活的电力扩展。
• 可靠与合规：强制风冷（前进气，后排气），适应恶劣环境，符合EN55032标准，并可通过UL/CE/TUV认证。

规格
参数 | 值
气流 | 从前到后
尺寸（L*W*H）（mm） | 176*86*285
效率 | 90.5%（DC到AC），91.5%（AC到DC）
输入电流 | ≤12A（AC到DC），384A（DC到AC）
输入功率 | 5760W（DC到AC）
输入电压 | 15Vdc，384-528Vac
输出电流 | 480A（AC到DC）
输出功率 | 7200W（AC到DC）
输出电压 | 15Vdc，343-456Vac
输出电压精度 | 1%（AC到DC）
额定输入电压 | 480Vac
重量 | ≤8kg

特性 / 技术规格

• 三相AC-DC和DC-AC转换用双向电源模块
• 7200W输出（AC-DC），5760W输出（DC-AC）
• 效率91.5%（AC-DC），90.5%（DC-AC）
• 输入电压：480VAC（384~528VAC满载）
• 输出：15VDC，480A
• 功率因数>0.99，THDi <5%
• 强制风冷（前进气，后排气）
• 最多4个单元的并行操作
• UL/CE/TUV认证，符合EN55032标准
• 适应恶劣环境（45°C下无降额）
• 尺寸：176*86*285 mm
• 重量：≤8kg
