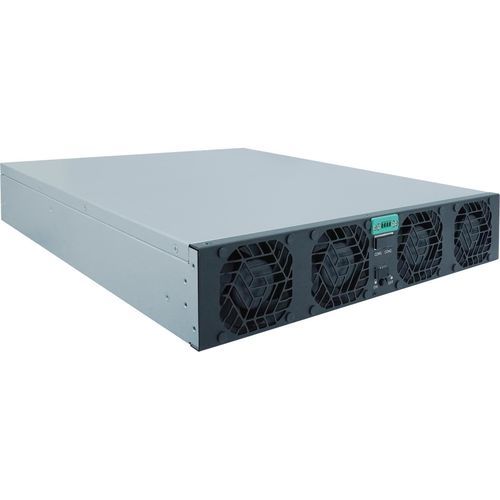

ACDC供电模块 TPS-BM61053KTIT

产品概述
TPS-BM61053KTIT 为额定53 kW 的双向三相交流-直流功率模块。适用于实验室与工业的能量转换场景，支持充放电测试、回生运行与电力系统仿真等双向功率流功能。主要接口包括 CAN 与 RS485；模块化设计便于扩展与维护，采用强制风冷。

性能与电气特性

• 双向三相 AC‑DC 转换
• 无中性线电流运行
• 软开关技术以降低开关损耗并提高可靠性
• 额定功率：53,000 W
• 快速模式切换：模式间 2 ms
• 高功率因数：PF > 0.99
• 低总谐波失真：THDi < 3%
• 通信：CAN 和 RS485 接口
• 冷却：强制风冷（从前向后气流）
• 模块化设计便于扩展和维护

效率说明
效率数值随运行模式不同而变化。描述中在不同模式下提及 96% 与 95%，而规格表列出 94%（AC→DC）和 95%（DC→AC）。请根据所选运行点确认精确效率。

技术规格

• 外形尺寸（长×宽×高）：435 × 86 × 600 mm
• 重量：≤ 23 kg
• 气流：前端到后端
• 输入电压范围：342–460 VAC；直流输入：280 VDC
• 额定输入电压：380 VAC、400 VAC、415 VAC
• 输入电流：≤ 94 A（AC→DC）、53.6 A（DC→AC）
• 输入功率（示例）：15,000 W（DC→AC）
• 输出电压：610 VDC；交流输出：342–460 VAC
• 输出电流：86.9 A（AC→DC）
• 输出电压精度：±1%（AC→DC）

应用

• 电池包测试与循环寿命试验
• 双向功率测试与仿真
• 能量回收/老化测试
• 功率转换研发

标准与合规

• 标准：IEC 62477‑1、EN 55032
• 认证：UL、CE、TUV；标注符合 RoHS、WEEE、UKCA
