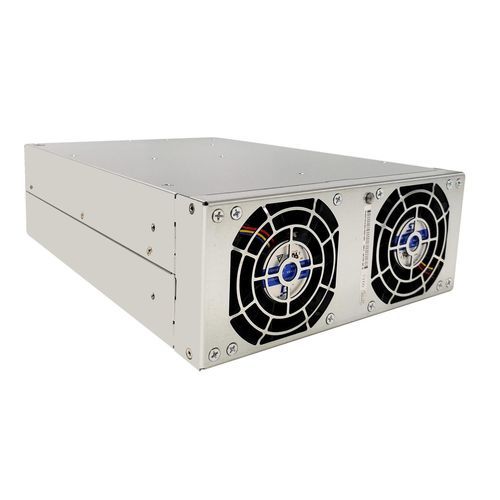

BiDi ACDC供电模块 TPS-BM157200THIRT

产品详情
TPS-BM157200THIRT双向电源模块是一款高性能7200W三相AC-DC模块，是TPS-BM157200THIT/TPS-BM157200THIRT系列的一部分，专为三相系统中的无缝双向能量转换而设计。作为三相无中性线电源模块，它消除了中性线电流问题，完全解决了电力系统中的中性线电流问题，确保了三相设置中的稳定运行。作为三相AC-DC双向隔离模块，它支持电网连接系统中的可靠逆变器操作，AC-DC方向额定输出为7200W，DC-AC方向为5760W。它在380/400/415VAC输入下工作，343~456VAC（满载）范围内工作，提供稳定的15VDC输出，额定电流为480A。AC-DC方向的峰值效率为91.5%，DC-AC方向为90.5%，在满载下保持优异的电力质量，高功率因数（PF>0.99）和低总谐波失真（THDi <5%）。配备无缝电压双向开关模块技术，满足测试设备的快速响应要求。采用强制风冷（R型：后部进气，前部排气，带前风扇和后端子），适应恶劣环境，在45°C下无降额，并符合EN55032标准。模块化双向电源模块设计，支持最多4个单元的智能扩展和自动并行操作。可通过UL/CE/TUV认证，适用于电池形成测试电源模块、电力双向测试模块和能源可回收电源模块应用。

主要特点

• 三相无中性线设计：消除中性线电流，解决电力系统中性线问题，实现稳定运行。
• 高性能指标：7200W AC-DC/5760W DC-AC，91.5%/90.5%效率，15VDC/480A输出，PF>0.99，THDi <5%。
• 无缝切换与隔离：支持电网连接逆变器操作，具有无缝电压切换，满足测试设备的快速响应需求。
• 模块化与可扩展：最多4个单元并行，智能扩展实现灵活的电力扩展。
• 可靠与合规：R型强制风冷，适应恶劣环境，符合EN55032标准，可通过UL/CE/TUV认证。

规格
参数 | 值
气流 | 从后到前
尺寸 (L*W*H)(mm) | 176*86*285
效率 | 90.5%(DC到AC)，91.5%(AC到DC)
输入电流 | ≤14A(AC到DC)，384A(DC到AC)
输入功率 | 5760W(DC到AC)
输入电压 | 15Vdc，343-456Vac
输出电流 | 480A(AC到DC)
输出功率 | 7200W(AC到DC)
输出电压 | 15Vdc，343-456Vac
输出电压精度 | 1%(AC到DC)
额定输入电压 | 380Vac，400Vac，415Vac
重量 | ≤5kg

特点 / 技术规格

• 三相AC-DC转换用双向电源模块
• 7200W输出（AC-DC），5760W（DC-AC）
• 91.5%效率（AC-DC），90.5%（DC-AC）
• 输入电压：343-456VAC（满载），380/400/415VAC额定
• 输出：15VDC，480A
• 功率因数：>0.99
• 总谐波失真（THDi）：<5%
• 强制风冷（R型：后部进气，前部排气）
• 并行操作：最多4个单元
• 符合EN55032标准，可通过UL/CE/TUV认证
• 适应恶劣环境（45°C下无降额）
• 尺寸：176*86*285 mm
• 重量：≤5kg
