BiDi ACDC供电模块 TPS-BM157200UHIRT

产品详情

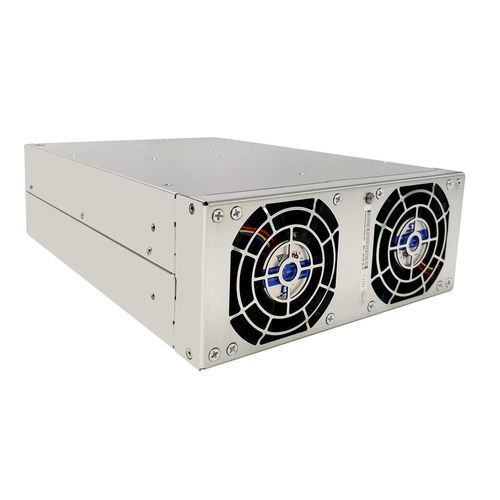

双向电源模块 TPS-BM157200UHIRT
TPS-BM157200UHIRT 双向电源模块是一款高性能的7200W三相AC-DC模块，是TPS-BM157200UHIT/TPS-BM157200UHIRT系列的一部分，专为三相系统中的无缝双向能量转换而设计。作为三相无中性线电源模块，它消除了中性线电流问题，完全解决了电力系统中的中性线电流问题，确保稳定运行。作为三相AC-DC双向隔离模块，它支持电网连接系统中的可靠逆变器操作（电网连接逆变器电源模块），在AC-DC方向上额定输出7200W，在DC-AC方向上额定输出5760W。它在384~528VAC（满载）范围内以480VAC输入（480VAC输入电源模块）运行，并提供稳定的15VDC输出（15VDC输出双向模块），额定电流为480A（480A DC输出电源模块）。在AC-DC方向上具有91.5%的峰值效率（91.5%高效双向模块），在DC-AC方向上具有90.5%的效率（90.5%效率DC-AC模块），在满载下保持优异的电能质量，具有高功率因数（PF>0.99，高PF>0.99三相模块）和低总谐波失真（THDi <5%，低THDi <5%电源模块）。配备无缝电压双向开关模块技术，满足测试设备的快速响应要求。采用强制风冷（R型：后部进气，前部出气，前部风扇和后部端子），适应恶劣环境，在45°C下无降额（适应恶劣环境的电源模块），符合EN55032（EN55032合规电源模块）。采用模块化双向电源模块设计，支持智能扩展和最多4个单元的自动并行操作。它可以通过UL/CE/TUV认证（UL/CE/TUV认证电源模块），使其成为电池形成测试电源模块、电力双向测试模块和能源可回收电源模块应用的理想选择，作为三相LV AC-DC电源模块。

主要特点

• 三相无中性线设计：消除中性线电流，解决电力系统中性线问题，实现稳定运行。
• 高性能指标：7200W AC-DC/5760W DC-AC，91.5%/90.5%效率，15VDC/480A输出，PF>0.99，THDi <5%。
• 无缝切换与隔离：支持电网连接逆变器操作，具有无缝电压切换，满足测试设备的快速响应需求。
• 模块化与可扩展：最多4个单元并行操作，通过智能扩展实现灵活的电力扩展。
• 可靠与合规：R型强制风冷，适应恶劣环境，符合EN55032，UL/CE/TUV认证。

规格

气流	从后到前
尺寸 (L*W*H)(mm)	176*86*285
效率	90.5%(DC到AC)，91.5%(AC到DC)
输入电流	≤12A(AC到DC)，384A(DC到AC)
输入功率	5760W(DC到AC)
输入电压	15Vdc，384-528Vac
输出电流	480A(AC到DC)
输出功率	7200W(AC到DC)
输出电压	15Vdc，343-456Vac
输出电压精度	1%(AC到DC)
额定输入电压	480Vac
重量	≤8kg

特性 / 技术规格

• 三相系统用双向电源模块
• 7200W AC-DC输出，5760W DC-AC输出
• 91.5%效率 (AC-DC)，90.5%效率 (DC-AC)
• 输入电压：480VAC (384~528VAC满载)
• 输出：15VDC，480A
• 功率因数 >0.99，THDi <5%
• 强制风冷 (R型)
• 最多4个单元的并行操作
• UL/CE/TUV认证
• 符合EN55032
• 适应恶劣环境 (45°C下无降额)
• 尺寸：176*86*285 mm
• 重量：≤8kg
