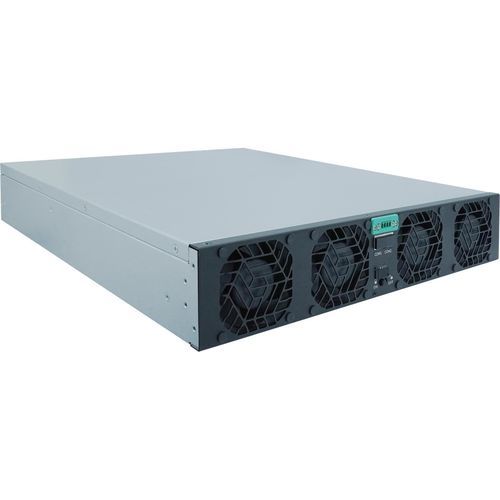

BiDi ACDC供电模块 TPS-BM75053KTIF-S

产品详情
TPS-BM75053KTIF-S双向电源模块是一种高性能的三相解决方案，设计用于多功能能量转换，作为三相AC-DC双向模块运行。其主要优势是无中性线电流运行，使其成为无中性线电流电源模块，确保在三相系统中的高效和安全性能。它采用先进的软开关技术，被归类为软开关技术电源模块，增强了可靠性并减少了能量损失。该模块在不同工作模式下提供96%和95%的惊人效率，被认定为96%/95%高效电源模块。它保持高功率因数（PF >0.99）和低总谐波失真（THDi <5%），因此是高PF >0.99电源模块和低THDi <5%电源模块，确保稳定和清洁的电力输出。其额定功率为53,000W，作为53,000W双向电源模块，满足高功率应用需求。它具有380/400/415VAC输入（380/400/415VAC输入模块），输入电流为94A（94A输入电流模块），750VDC输出（750VDC输出电源模块），输出电流为70.7A（70.7A输出电流模块），确保与各种电力系统的兼容性。适用于特殊场景，它作为电池PACK老化电源模块用于电池PACK老化过程，并作为能源可回收电源老化模块用于能源可回收电源老化应用。具有模块化设计，是模块化设计电源模块，便于扩展和维护。配备强制风冷系统，是强制风冷电源模块，即使在重负载下也能保持最佳工作温度。集成了CAN和RS485通信功能，是CAN/RS485通信模块，实现无缝的数据传输和控制。尺寸为435mm×86mm×600mm，是435mm86mm600mm电源模块，设计紧凑，重量≤23kg，使其成为便于安装的≤23kg双向电源模块。符合IEC62477-1和EN55032标准（IEC62477-1 EN55032合规模块），并获得UL、CE、TUV认证（UL CE TUV认证电源模块），确保符合国际法规和安全标准。

主要特点

• 双向和三相设计：TPS-BM75053KTIF-S双向电源模块作为三相AC-DC双向模块运行，实现三相系统中的多功能能量转换。
• 无中性线电流：作为无中性线电流电源模块，它在三相设置中运行，提高了安全性和效率。
• 先进技术：采用软开关技术（软开关技术电源模块），提高了可靠性并减少了能量损失。
• 高效率：96%/95%高效电源模块，在不同工作模式下表现出色，最大限度地减少能量浪费。
• 卓越的电气性能：具有高PF >0.99（高PF >0.99电源模块）和低THDi <5%（低THDi <5%电源模块），提供稳定和清洁的电力质量。
• 高功率容量：作为53,000W双向电源模块，满足高功率应用要求。
• 稳定的输入和输出：380/400/415VAC输入（380/400/415VAC输入模块），输入电流为94A（94A输入电流模块），750VDC输出（750VDC输出电源模块），输出电流为70.7A（70.7A输出电流模块），提供广泛的兼容性。
• 专业应用：理想的电池PACK老化电源模块和能源可回收电源老化模块，用于能源可回收电源老化场景。
• 模块化设计：模块化设计电源模块，便于扩展和简化维护。
• 可靠的冷却：配备强制风冷（强制风冷电源模块），在不同负载下保持稳定运行。
• 灵活的通信：集成CAN/RS485通信（CAN/RS485通信模块），便于监控和控制集成。
• 紧凑且易于管理的重量：尺寸为435mm×86mm×600mm（435mm86mm600mm电源模块），重量≤23kg（≤23kg双向电源模块），便于安装。
• 合规性和认证：IEC62477-1 EN55032合规模块，具有UL CE TUV认证（UL CE TUV认证电源模块），确保符合国际标准。

规格
参数 | 值
气流 | 从前到后
尺寸 (L*W*H)(mm) | 435*86*600
效率 | 95%(DC到AC)，96%(AC到DC)
输入电流 | ≤94A(AC到DC)，70.7A(DC到AC)
输入功率 | 53000W(DC到AC)
输入电压 | 342-460VAC，750VDC
输出电流 | 70.7A(AC到DC)
输出功率 | 53000W(AC到DC)
输出电压 | 750VDC，342-460VAC
输出电压精度 | ±1%(AC到DC)
额定输入电压 | 380Vac，400Vac，415Vac
重量 | ≤23kg

特性 / 技术规格

• 双向，三相AC-DC模块
• 功率：53,000W
• 输入电压：380/400/415VAC (94A)
• 输出电压：750VDC (70.7A)
• 效率：96% (AC到DC)，95% (DC到AC)
• 功率因数：>0.99
• 总谐波失真 (THDi)：<5%
• 模块化设计，强制风冷
• CAN/RS485通信
• 尺寸：435mm x 86mm x 600mm
• 重量：≤23kg
• 合规性：IEC62477-1，EN55032
• 认证：UL，CE，TUV
