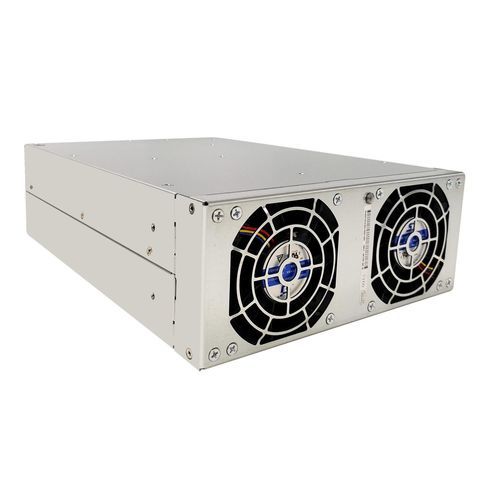

BiDi ACDC供电模块 TPS-BM159000UHIT

产品详情
TPS-BM159000UHIT是一款高性能双向电源模块，设计为三相AC-DC双向模块。采用先进的三相无中性线技术，消除了电力系统中的中性线电流问题。配备成熟的软开关技术，确保可靠高效的双向能量转换，适用于电池成型测试设备、电力双向测试设备和可回收能源老化设备等应用。

作为高效电源模块（92%/91.5%），在AC到DC方向达到92%@480VAC的峰值效率，在DC到AC方向达到91.5%@480VAC的峰值效率，大大降低了能耗。具有高功率因数（PF >0.99@480VAC满载）和低输入电流总谐波失真（THDi <5%@480VAC满载），确保出色的电网兼容性。

这款9000W/7200W双向电源模块在AC到DC方向提供9000W额定输出容量，在DC到AC方向提供7200W额定输入容量。作为480VAC输入电源模块运行，AC输入电压范围为384~528VAC，频率范围为50/60±5Hz。作为15.5VDC输出电源模块，提供15.5VDC DC输出，额定电流为580A（AC到DC）和480A（DC到AC），而AC输入电流为<15A。

主要特点

• 双向能量转换: 作为三相AC-DC双向模块运行，支持AC和DC之间的无缝隔离和能量流动，满足测试设备的快速响应要求。
• 先进技术: 集成软开关技术，提高可靠性和效率；实现高PF（>0.99）和低THDi（<5%），以获得最佳电网性能。
• 高效率: 具有92%的峰值效率（AC到DC@480VAC）和91.5%的峰值效率（DC到AC@480VAC），最大限度地减少能量损失。
• 强大的适应性: 在-10°C~45°C下满负荷运行，在45°C~60°C下降额至90%；适应不稳定的电网和恶劣环境，配备完善的故障保护。
• 冷却与通信: 具有强制风冷和智能控制以及CAN通信，以实现高效的操作和监控。
• 紧凑设计: 尺寸为218mm x 86mm x 300mm，重量为6.5kg，适合空间受限的安装。
• 认证与合规: 可通过UL、CE、TUV认证，并符合EN55032标准。
• 可扩展性: 模块化设计支持智能扩展，最多可并联4个单元，以实现灵活的系统扩展。

规格
参数 | 值
气流 | 从前到后
尺寸 (L*W*H)(mm) | 218*86*300
效率 | 91.5%(DC到AC), 92%(AC到DC)
输入电流 | ≤15A(AC到DC), 480A(DC到AC)
输入功率 | 7200W(DC到AC)
输入电压 | 15Vdc, 384-528Vac
输出电流 | 580A(AC到DC)
输出功率 | 9000W(AC到DC)
输出电压 | 15.5Vdc, 384-528Vac
输出电压精度 | 1%(AC到DC)
额定输入电压 | 480Vac
重量 | ≤6.5kg

特性 / 技术规格

• 双向电源模块
• 三相AC-DC，无中性线电流
• 效率: 92% (AC到DC), 91.5% (DC到AC)
• 功率因数: >0.99
• THDi: <5%
• 输出: 9000W/7200W
• 输出电压: 15.5VDC
• 输入电流: <15A
• 强制风冷
• CAN通信
• 认证: UL, CE, TUV, 符合EN55032
• 尺寸: 218mm x 86mm x 300mm
• 重量: ≤6.5kg
