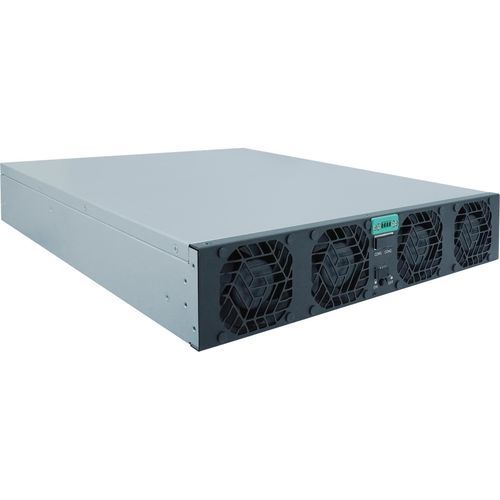

ACDC供电模块 TPS-BM90053KTIT

产品概述
TPS-BM90053KTIT 是一款面向高功率能量转换的 53 kW 双向三相 AC-DC 功率模块，适用于电池 PACK 测试与能量回收等场景。采用软切换技术以降低开关损耗，无中性线电流工作，电气性能优异，效率可达 96%（AC→DC）和 95%（DC→AC）。模块采用前进后出的强制风冷和模块化设计，便于维护与扩展，并支持 CAN 与 RS485 远程监控与控制。符合 IEC62477-1、EN55032 标准，具备 UL、CE、TUV 认证。

主要特性

• 双向三相运行，适应多种能量转换需求
• 无中性线电流，提升系统安全性和兼容性
• 软切换拓扑，降低开关损耗并提高可靠性
• 高效率：96%（AC → DC）、95%（DC → AC）
• 优异电气性能：功率因数 > 0.99，THDi < 3%
• 高功率额定：53,000 W，适用于高负载工业场景
• 输入/输出能力：支持 342–460 VAC（额定 380/400/415 VAC）和 900 VDC 输出
• 快速模式切换：模式间切换 2 ms
• 应用就绪：针对电池 PACK 测试与能量回收系统设计
• 模块化设计，便于扩展与降低平均修复时间
• 强制风冷（前→后）实现可靠散热
• 通信接口：CAN、RS485，便于与 BMS/PLC 集成
• 体积紧凑且重量可控：435 × 86 × 600 mm，≤23 kg
• 标准与认证：IEC62477-1、EN55032；UL、CE、TUV 认证

技术规格

• 型号：TPS-BM90053KTIT
• 额定功率：53,000 W
• 功能：三相双向 AC-DC 模块
• 效率：96%（AC→DC），95%（DC→AC）
• 功率因数：> 0.99
• 谐波失真 THDi：< 3%
• 输入电压范围：342–460 VAC（额定 380/400/415 VAC）
• 输入电流（AC→DC）：≤94 A
• 输出电压：900 VDC（亦支持 342–460 VAC）
• 输出电流（AC→DC）：58.9 A
• 输出功率：53,000 W
• 输出电压精度：±1%（AC→DC）
• 切换时间：模式间 2 ms
• 冷却方式：强制风冷，气流从前向后
• 通信：CAN、RS485
• 设计：模块化
• 尺寸（L×W×H）：435 × 86 × 600 mm
• 重量：≤23 kg
• 认证：IEC62477-1、EN55032；UL、CE、TUV
