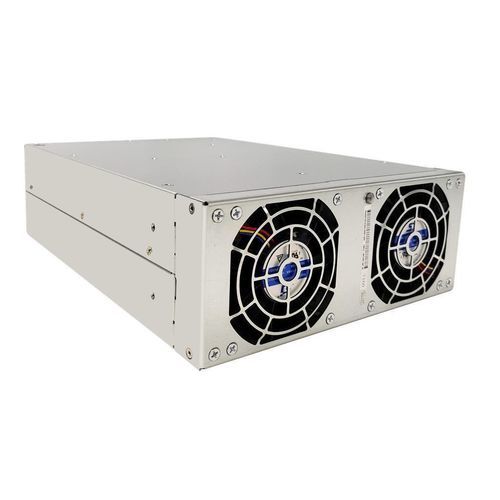

BiDi ACDC供电模块 TPS-BM158000THIRF

产品详情
TPS-BM158000THIRF是一款高性能电源模块，与TPS-BM158000THIF双向电源模块配对，设计为三相AC-DC双向模块。采用先进的三相无中性线技术，消除了电力系统中的中性线电流问题。配备成熟的软开关技术，确保可靠高效的双向能量转换，适用于电池形成测试设备、电力双向测试设备和可回收能源老化设备等应用。

作为92%/91.5%高效率电源模块，在AC到DC方向达到92%@380VAC的峰值效率，在DC到AC方向达到91.5%@380VAC的峰值效率，大大降低了能耗。具有高功率因数（PF >0.99，PF=0.99@380VAC满载）和低输入电流总谐波失真（THDi<5%，THDi<5%@380VAC满载），确保出色的电网兼容性。

这款8000W/6400W双向电源模块在AC到DC方向提供8000W额定输出容量，在DC到AC方向提供6400W额定输入容量。作为380/400/415VAC输入模块运行，AC输入电压范围为343~456VAC（满载）和304~343VAC（降额至80%），频率范围为50/60±5Hz。作为15VDC输出电源模块，提供15VDC DC输出，额定电流为533.3A（AC到DC）和427A（DC到AC），而AC输入电流为<16A。

主要特点

• 双向能量流: 作为三相AC-DC双向模块运行，支持无缝隔离和能量转换，确保电网连接系统中的稳定性能。
• 先进技术: 集成软开关技术以提高可靠性和效率；实现高PF（>0.99）和低THDi（<5%），以实现最佳电网性能。
• 高效率: 具有92%的峰值效率（AC到DC@380VAC）和91.5%的峰值效率（DC到AC@380VAC），最大限度地减少能量损失和运营成本。
• 强大的适应性: 在-10°C~45°C下满载运行，在45°C~60°C时降额至90%；适应不稳定的电网和恶劣环境，配备完美的故障保护功能。
• 冷却与通信: 具有强制风冷和智能控制（气流选项包括前进气/后排气和R型后进气/前排气）和CAN通信，以实现高效的操作和监控。
• 紧凑设计: 尺寸为176mm x 86mm x 285mm，重量≤5kg，适合空间受限的工业安装。
• 认证与合规: 可通过UL、CE、TUV认证，并符合EN55032标准，确保全球兼容性。
• 可扩展性: 模块化设计支持智能扩展，最多可并联连接4个单元，适合可扩展的系统配置。

规格
参数 | 值
气流 | 从后到前
尺寸 (L*W*H)(mm) | 176*86*285
效率 | 91.5%(DC到AC)，92%(AC到DC)
输入电流 | ≤16A(AC到DC)，427A(DC到AC)
输入功率 | 6400W(DC到AC)
输入电压 | 15Vdc，343-456Vac
输出电流 | 533.3A(AC到DC)
输出功率 | 8000W(AC到DC)
输出电压 | 15Vdc，343-456Vac
输出电压精度 | 1%(AC到DC)
额定输入电压 | 380Vac，400Vac，415Vac
重量 | ≤5kg

特性 / 技术规格

• 三相AC-DC双向模块
• 无中性线电流技术
• 软开关技术
• 峰值效率: 92% (AC到DC)，91.5% (DC到AC)
• 功率因数: >0.99
• THDi: <5%
• 额定输出: 8000W (AC到DC)，6400W (DC到AC)
• AC输入电压: 343~456VAC (满载)，304~343VAC (降额至80%)
• 频率: 50/60±5Hz
• DC输出: 15VDC，533.3A (AC到DC)，427A (DC到AC)
• AC输入电流: <16A
• 尺寸: 176mm x 86mm x 285mm
• 重量: ≤5kg
• 强制风冷
• CAN通信
• UL、CE、TUV认证
• 符合EN55032
• 最多可并联连接4个单元
