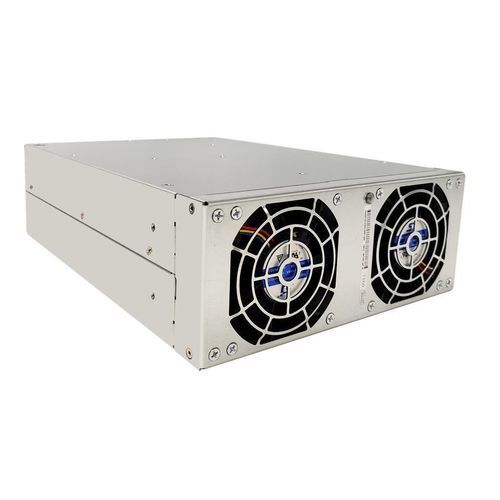

BiDi ACDC供电模块 TPS-BM159000THIT

产品详情
TPS-BM159000THIT是一款高性能双向电源模块，与TPS-BM159000THIRT电源模块配对，设计为三相AC-DC双向模块。采用先进的三相无中性线技术，消除了电力系统中的中性线电流问题。配备成熟的软开关技术，确保可靠高效的双向能量转换，适用于电池形成测试设备、电力双向测试设备和能源可回收电力老化设备等应用。

作为92%/91.5%高效电源模块，在AC到DC方向达到92%的峰值效率，在DC到AC方向达到91.5%的峰值效率，显著降低能耗。具有高功率因数（PF >0.99，PF=0.99@380VAC满载）和低输入电流总谐波失真（THDi <5%，THDi<5%@380VAC满载），确保出色的电网兼容性。

这款9000W/7200W双向电源模块在AC到DC方向提供9000W额定输出容量，在DC到AC方向提供7200W额定输入容量。作为380/400/415VAC输入模块运行，AC输入电压范围为343~456VAC（满载）和304~343VAC（降额至80%），频率范围为50/60±5Hz。作为15VDC输出电源模块，提供15VDC DC输出，额定电流为600A（AC到DC）和480A（DC到AC），而AC输入电流为≤17A。

主要特点

• 双向能量转换：作为三相AC-DC双向模块运行，支持AC和DC之间的无缝隔离和能量流动，确保电网连接系统中的可靠性能。
• 先进技术：集成软开关技术以增强可靠性和效率；实现高PF（>0.99）和低THDi（<5%），以实现最佳电网性能。
• 高效率：在AC到DC方向达到92%的峰值效率，在DC到AC方向达到91.5%的峰值效率，最大限度地减少能量损失并降低运营成本。
• 强大的适应性：在-10°C~45°C下满载运行，在45°C~55°C下降额至90%；适应不稳定的电网和恶劣环境，配备完善的故障保护功能。
• 冷却与通信：具有智能控制的强制风冷和CAN通信，实现高效运行和实时监控。
• 紧凑设计：尺寸为218mm x 86mm x 300mm，重量为6.5kg，适合空间受限的工业安装。
• 认证与合规：可通过UL、CE、TUV认证，并符合EN55032标准，确保全球兼容性。
• 可扩展性：模块化设计支持智能扩展，具有自动并行操作，适合可扩展的系统配置。

规格
参数 | 值
气流 | 从前到后
尺寸 (L*W*H)(mm) | 218*86*300
效率 | 91.5%(DC到AC)，92%(AC到DC)
输入电流 | ≤17A(AC到DC)，480A(DC到AC)
输入功率 | 7200W(DC到AC)
输入电压 | 15Vdc，343-456Vac
输出电流 | 600A(AC到DC)
输出功率 | 9000W(AC到DC)
输出电压 | 15Vdc，343-456Vac
输出电压精度 | 1%(AC到DC)
额定输入电压 | 380Vac，400Vac，415Vac
重量 | ≤6.5kg
