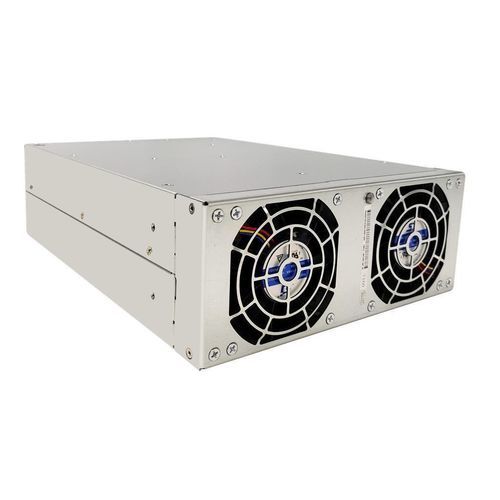

BiDi ACDC供电模块 TPS-BM159000UHIRT

产品详情
TPS-BM159000UHIRT是一款高性能电源模块，与TPS-BM159000UHIT双向电源模块一起，属于三相AC-DC双向模块系列。它采用先进的三相无中性线技术，作为无中性线电流电源模块，消除了电力系统中的中性线电流问题。利用成熟的软开关技术，确保可靠高效的双向能量转换，使其成为电池成型测试设备、电力双向测试设备和可回收能源老化设备的理想选择。

作为92%/91.5%高效电源模块，在AC到DC方向上达到92%峰值效率@480VAC，在DC到AC方向上达到91.5%峰值效率@480VAC，大幅降低能耗。它具有高功率因数（PF >0.99 @480VAC满载）和低输入电流总谐波失真（THDi <5% @480VAC满载），确保出色的电网兼容性。

这款9000W/7200W双向电源模块提供9000W额定输出容量（AC到DC）和7200W额定输入容量（DC到AC）。作为480VAC输入电源模块，AC输入范围为384~528VAC，频率为50/60±5Hz。作为15.5VDC输出电源模块，提供15.5VDC DC输出，额定电流为580A（AC到DC）和480A（DC到AC），而AC输入电流<15A。

主要特点

• 双向能量流动：作为三相AC-DC双向模块运行，支持无缝隔离和能量转换，以满足测试设备的快速响应需求。
• 先进技术：集成软开关技术以增强可靠性；实现高PF（>0.99）和低THDi（<5%）以实现最佳电网性能。
• 高效率：在AC到DC@480VAC方向上达到92%和在DC到AC@480VAC方向上达到91.5%的峰值效率，最大限度地减少能量损失。
• 强大的适应性：在-10°C~45°C下满负荷运行（在45°C~60°C时降额至90%），适应不稳定的电网和恶劣环境，具有全面的故障保护。
• 冷却与通信：配备强制风冷和智能控制；具有R型气流（后进风，前出风，前：风扇；后：端子）以实现高效散热。支持CAN通信以便于监控。
• 紧凑设计：尺寸为218mm x 86mm x 300mm，重量为6.5kg，适合空间受限的设置。
• 认证与合规：通过UL、CE、TUV认证，并符合EN55032标准。
• 可扩展性：模块化设计允许最多4个单元并联，以实现灵活的系统扩展。

规格
参数 | 值
气流 | 从后到前
尺寸 (L*W*H)(mm) | 218*86*300
效率 | 91.5%(DC到AC), 92%(AC到DC)
输入电流 | ≤15A(AC到DC), 480A(DC到AC)
输入功率 | 7200W(DC到AC)
输入电压 | 15Vdc, 384-528Vac
输出电流 | 580A(AC到DC)
输出功率 | 9000W(AC到DC)
输出电压 | 15.5Vdc, 384-528Vac
输出电压精度 | 1%(AC到DC)
额定输入电压 | 480Vac
重量 | ≤6.5kg

特点 / 技术规格

• 型号: TPS-BM159000UHIRT
• 物品编号: HPM1147
• 制造商代码: HPM010019
• 制造商: TPS
• 三相AC-DC双向模块
• 无中性线电流技术
• 软开关技术
• 92%/91.5%效率 (AC-DC/DC-AC)
• PF >0.99, THDi <5%
• 9000W输出 (AC到DC), 7200W输入 (DC到AC)
• 15.5VDC输出, <15A输入电流
• 580A/480A输出电流 (AC-DC/DC-AC)
• 强制风冷, R型气流
• CAN通信
• UL, CE, TUV认证, EN55032合规
• 尺寸: 218 x 86 x 300 mm
• 重量: ≤6.5 kg
• 最多4个单元并联
