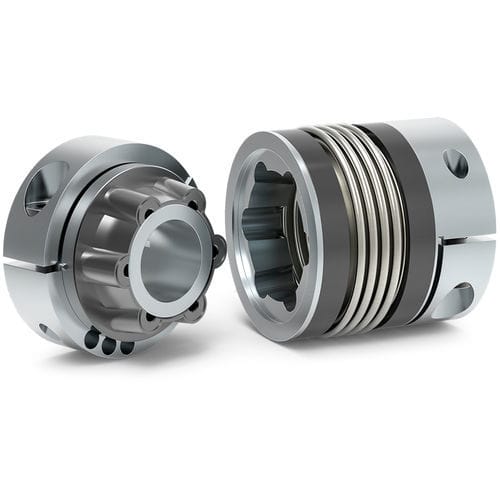

挠性联轴器 BK5 series波纹管轴扭矩测量
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 挠性, 波纹管
- 用途
- 轴
- 其他特性
- 扭矩测量, 无反向间隙, 定制, 金属波纹式
- 固定
- 法兰
- 扭矩
最少: 15 Nm
(11.0634 ft.lb)最多: 1,500 Nm
(1,106.3432 ft.lb)- 旋转速度
最少: 0 rpm
(0 rad.min-1)最多: 10,000 rpm
(62,831.85 rad.min-1)
产品介绍
一侧带夹紧套环配有螺钉ISO4762
一侧带夹紧套环和零背隙的锥形插拔连接
设计形成的不平衡由套环内部平衡孔来补偿。
温度范围：-30到+120° C
结构：
一侧带夹紧套环配有螺钉ISO4762
一侧带夹紧套环和零背隙的锥形插拔连接
设计形成的不平衡由套环内部平衡孔来补偿。
温度范围：-30到+120° C
间隙：通过粘着力极强的卡箍连接和圆锥形塞段的轴向预应力，无背隙的联轴器。
使用寿命：按照技术规范操作，金属波纹管联轴器可持久耐用且无需维护。
配合间隙：轴套连接01 – 0.05毫米。
材料：
波纹管由高弹性不锈钢制成
夹紧套环到80系列为铝制，从150系列起为钢制
波纹管侧边锥形段：铝制
夹紧套环侧边锥形段：夹紧套环上喷涂玻璃纤维增强塑料
技术参数：
额定扭矩：15 – 1.500 Nm
转速可达10000转/分钟。
>10000转/分钟需使用精细动平衡
轴径为8 – 80毫米
金属波纹管联轴器的特殊解决方案：如其他配合长度，键槽，特殊材料和波纹管可根据要求短时提供。
BK5金属波纹管联轴器的产品特点：
插入式
无背隙
易于安装和拆卸
无磨损且免维护
