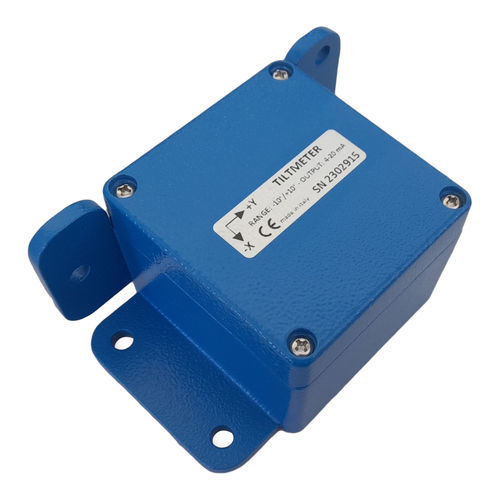

双轴测斜仪 NOVA TB15

4-20 mA电压输出IoT

概述
用于监测结构、墙体、挡土墙、岩体的倾角变化，以及评估桥梁和梁在荷载下的旋转行为的双轴墙面倾斜计。NOVA TB15 配备双轴 MEMS 传感器，可检测角度变化并提供结构旋转运动的参考信息。

优点

• 特别适合长期监测和荷载试验；
• 测量精度高且结构坚固；
• 防护等级 IP67；
• 支持垂直和水平安装；
• 安装简便。

兼容性
兼容“NB-IoT 5G DATA ACQUISITION SYSTEM”和数据采集控制器“NOVALog”。

应用

• 混凝土结构监测；
• 桥梁与高架桥的荷载试验；
• 文物与历史建筑；
• 挡土墙监测；
• 钢结构监测；
• 混凝土大坝；
• 风电塔；
• 地面沉降监测；
• 滑坡监测。

技术参数
0-5 Volt | 4-20 mA
传感器: MEMS 数字 3D | MEMS 数字 3D
量程: 从 ±5° 到 ±90° | 从 ±5° 到 ±90°
供电: 8–16 Vdc | 8-16 Vdc
分辨率: ≤ 0.001% F.S (≤ 0.001°) | ≤ 0.001% F.S (≤ 0.001°)
精度: ≤ 0.02% F.S. | ≤ 0.02% F.S.
重复性: ≤ 0.01% F.S. (±0.01°) | ≤ 0.01% F.S. (±0.01°)
输出信号: 0-5 Volt | 4-20 mA
温度稳定性: ≤ 0.01°/°C | ≤ 0.01°/°C
长期稳定性: < 0.01° | < 0.01°
防护等级: IP67 | IP67
工作温度: -40 ~ +80 °C | -40 ~ +80 °C
尺寸: 80x75x57 mm | 80x75x57 mm
外壳材料: 压铸铝 | 压铸铝

附件

• 标准：双轴 MEMS 墙面倾斜计；
• 可选：带按尺寸裁切的电缆的密封套；
• 可选：M12 4 针连接器。

技术规格

• 传感器: MEMS 数字 3D
• 输出选项: 0-5 Volt 或 4-20 mA
• 量程: 从 ±5° 到 ±90°
• 供电: 8–16 Vdc
• 分辨率: ≤ 0.001% F.S (≤ 0.001°)
• 精度: ≤ 0.02% F.S.
• 重复性: ≤ 0.01% F.S. (±0.01°)
• 温度稳定性: ≤ 0.01°/°C
• 长期稳定性: < 0.01°
• 防护等级: IP67
• 工作温度: -40 ~ +80 °C
• 尺寸: 80 x 75 x 57 mm
• 外壳材料: 压铸铝
