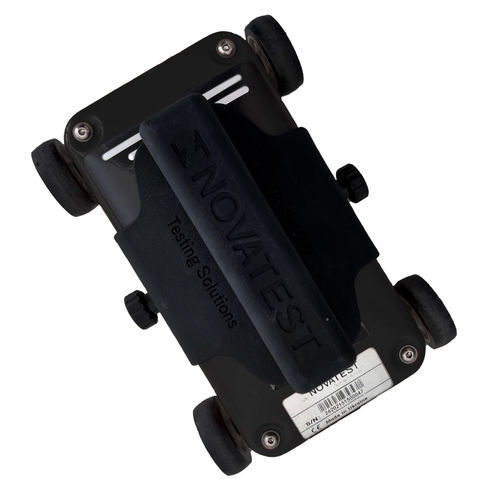

3D探地雷达 SUBvysor 1500

紧凑型高速轻型

概述
GPR SUBvysor 1500 适用于混凝土结构检测以及金属和介电体目标（裂缝、空洞、钢筋等）的探测。

探测能力
使用 GPR SUBvysor 1500 可快速定位金属和非金属目标的位置与深度：

• 金属管线，包括管道和电缆
• 非金属管道，包括 PVC 和石棉水泥管
• 钢筋位置
• 潮湿区
• 地下目标：空洞、裂缝、非均质夹杂体

主要应用

• 混凝土与砖石结构检测
• 电缆与管道探测
• 工程结构检查（墙体、基础等）
• 建筑中钢筋查找
• 隐藏或嵌入物体的搜索
• 结构构件厚度测量

特性

• 实时信号预处理（在线滤波）
• 自动校准在线滤波器
• 丰富的后处理工具
• 通过数字迹线叠加提高动态范围
• 创新的“Telbin”技术以获得高信噪比
• 笔记本连接：USB
• 无需额外控制单元；任何基于 Windows 的笔记本均可使用
• 天线外壳：符合 IP65
• 无需内部电池；由计算机 USB 端口供电
• 低功耗
• 内置倾斜仪

配件 / 套件包含

• 带手柄和伸缩杆的 GPR SUBvysor 1500 MHz 天线，PC/平板连接用 USB 数据线及内置编码器
• GPR Logger 软件
• 带 .dxf 导出模块的 3D Mapper 软件（可选 .kmz）
• 用户手册
• 背包
• 便携笔记本托板（折叠式，可固定在背包上，便于单人操作时使用笔记本）

注意事项

• 不含 PC/平板
• 所有 GPR SUBvysor 天线均兼容 Windows 操作系统

可用文档

• 技术资料（EN）
• Mapper 3D 使用手册（EN）
• GPR Logger 使用手册（EN）

技术规格

• 天线频率：1500 MHz
• 模数转换器范围：18 bit
• 动态范围：不低于135 dB
• 数据采集速率：最高 150 条迹线/秒
• 探测窗口：8、12、16、20 nsec
• 每条迹线的最大采样数：1,000
• 迹线叠加数：最多 300
• 探测深度：最高 0.5 m（受土壤性质影响）
• 空间分辨率：<0.03 m
• 触发模式：单次、内部、外部
• 单一剖面文件大小：最多 1,000,000 条迹线
• 接口：USB2
• 内置倾斜仪
• 尺寸（长 x 宽 x 高）：190 x 40 x 40 mm
• 天线重量：0.6 kg
• 工作温度范围：-20°C 至 40°C
• 环境等级：IP65
• 连续工作时间：直到笔记本电量耗尽
