3D探地雷达 PinPointR

紧凑型高速轻型

概述

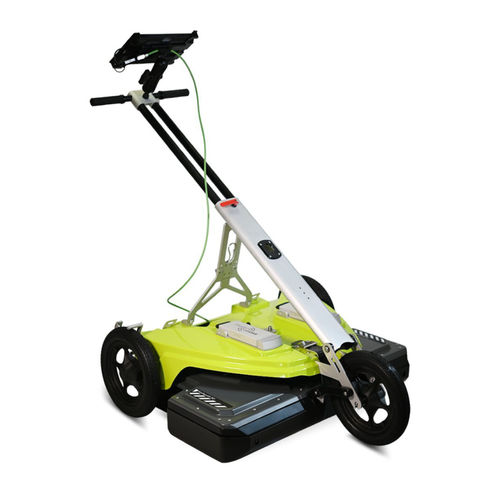

ImpulseRadar PinPointR 3D 将专业级 3D GPR 获取整合进传统推车式 GPR 的简洁工作流程中。该设备紧凑、轻便，支持单人操作，结合了 8 通道 450 MHz 天线阵列和平板驱动的 ViewPoint 2 工作流程，简化了从 2D 勘测到 3D 地下绘图的过渡。

设计与便携性
系统重量仅 25.4 kg（推车 + 天线），单人即可搬运和部署。折叠运输尺寸为 870 × 540 × 370 mm；使用时（把手抬起）尺寸为 1010 × 540 × 1030 mm。紧凑的设计降低了物流复杂性，可在普通车辆中运输。

工作流程
系统通过平板上的 ViewPoint 2 操作，用于测量设置、数据采集和现场可视化。平台工作流程为：Transport → Deploy → 3D Survey → Process → Interpret。PinPointR 3D 可集成到包含 Condor 和 Geolitix Plus/Ultra 的生态系统中，用于后处理和解释。

特点与优势

• 将专业的 3D GPR 获取整合到熟悉的推车工作流程中，降低操作员培训成本。
• 传统推车的人机工学设计简化了从 2D 到 3D 的过渡。
• 单人可操作：设计便于单人运输、部署和使用。
• 折叠后的紧凑尺寸便于在常规车辆中运输。
• 8 通道架构可在移动中同时采集多条雷达剖面，生成稠密的 3D 数据集。
• 450 MHz 工作频率适用于专业地下绘图和调查。
• 平板驱动的 ViewPoint 2 实现设置、采集和现场可视化一体化。
• 兼容 Condor 和 Geolitix Plus/Ultra，用于高级处理、可视化与解释。
• 支持通过 NMEA 0183 协议的内置或外置 GPS 定位。

应用

• 管线与设施地图制作
• 地下管道检测
• 电缆与管道定位
• 3D 公用设施映射
• 埋地基础设施绘制
• 施工前勘查
• 开挖前调查
• 城市 GPR 勘测
• 道路调查
• 铺装区域与停车场检测
• 埋藏构筑物探测
• 地下异常检测
• 高密度专业 GPR 调查
• 三维地下成像
• 在地下基础设施密集区域进行的调查（单独 2D 剖面难以解释时）

附件（标准配置）

• 1 件 PinPointR 3D 450 MHz 8 通道阵列天线单元
• 1 件 PinPointR 3D 专用 ART
• 1 件 RAM Mount Tab-Tite 9"–10.5" 平板支架
• 2 个 ImpulseRadar 锂离子电池
• 2 个 3 芯 Li-Ion 电池充电器，含 3 根线缆套件
• 1 根主接收机外置 GPS 电缆，35 cm – 蓝色
• 1 根 PC 到交换机电缆，M12 X-code 转 RJ45 – 150 cm
• 1 根伸缩式 GPS 桩，55–150 cm，5/8" UNC 接口
• 1 台坚固型 Windows PC/平板

软件与集成
ViewPoint 2：平板驱动的采集软件，包含在内，用于测量设置、数据采集及现场可视化。Condor：ImpulseRadar 推荐的高级处理、可视化与解释软件（单独出售）。Geolitix Plus / Ultra：兼容的专业平台，用于 3D GPR 数据集的处理、可视化与解释（单独出售）。GPS / GNSS 接收器：支持通过 NMEA 0183 的内置或外部定位系统，用于对采集数据进行地理参考。

技术参数 / 规格

• 技术 — 多通道 3D GPR
• 频率 — 450 MHz
• 通道数 — 8
• 覆盖宽度 — 59 cm，通道 1 与 8 之间中心距
• 重量 — 25.4 kg / 56 lbs（推车 + 天线）
• 电池 — Li-Ion 12 V / 1.3 Ah
• 标称测量速度 — >130 km/h @ 5 cm 点间距
• 尺寸（折叠运输）— 870 × 540 × 370 mm
• 尺寸（使用）— 1010 × 540 × 1030 mm（把手抬起）
• 工作温度 — −20 °C 至 +50 °C
• 采集软件 — ViewPoint 2
• 推荐后处理软件 — Condor / Geolitix
• GPS 支持 — 内置 / 外置 GPS
• GPS 协议 — NMEA 0183
• 法规认证 — CE、FCC、IC
• 保修 — 2 年
