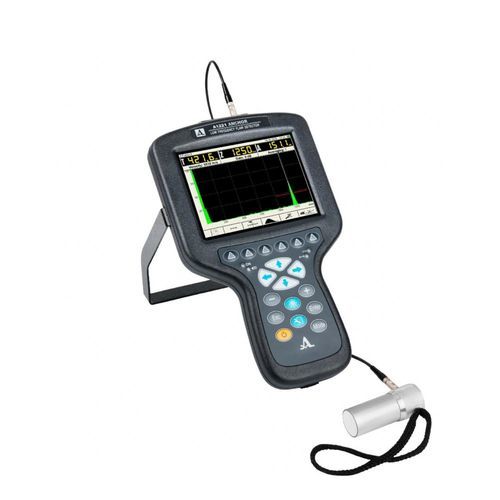

超声波 CND 检测机 A1221 ANCHOR

产品概述: A1221 ANCHOR是一种超声波仪器，通过低频超声波对嵌入的金属元件进行现场评估。 应用: - A1221 ANCHOR的主要应用领域是锚栓和类似结构元件的无损检测。 - 通过将超声波换能器放置在螺栓的自由端，可以进行以下评估: - 锚断裂检测 - 残余长度/比例评估 - 粘附质量评估 应用特点: - 可评估的螺栓/钢筋直径: 20-40毫米 - 未灌浆评估长度: 最长8米 - 最小评估长度: 0.3米 - 混凝土中可评估的灌浆深度: 最长1米 - 岩石中可评估的灌浆深度: 最长4米 技术特点: - 工作频率范围, kHz: 25-250 - 最大数据采集长度, μs: 4000 - 评估长度, m: 0.5-3 - 嵌入杆的评估长度, m: 最长1 - 可评估的杆直径范围, mm: 20-40 - 材料速度范围, m/s: 500-15000 - 发射器输出电压, V: ±20, ±100, ±200 - 发射器脉冲形式: 双极性曲折, 0.5÷5.0周期 - 脉冲重复率, Hz: 1-45 - 增益设置范围, dB: 0-100, 步长1 - DAC功能的可编程点数: 24 - DAC功能的动态范围, dB: 30 - 电源: 内置电池 - 工作时间, h: 14 - 电池充电时间, h: 3 - 显示类型: TFT (640 х 480) - 电子单元尺寸, mm: 260×156×43 - 电子单元重量, kg: 0.8 操作条件: - 工作温度范围, ºC: -20至+45 - +35°С时的相对湿度, %, 最大: 95 配件 (交付套件): - No.1 A1221 Anchor电子单元 - No.1 电源适配器 AC 80-264 / VDC 15V - No.1 USB 2.0 电缆 USB-A至USB Micro-B - No.1 Lem00至Lemo0电缆, 2.25m - No.1 携带地图箱 - No.1 软盖 - No.1 仪器支架 - No.1 硬壳箱 - No.1 低频压电换能器 S0205, 25 Khz - No.1 低频压电换能器 S0206, 50 KHz (可选) - No.1 低频压电换能器 S0208, 100 KHz (可选) - No.1 Rexilite测试块 - No.1 超声耦合剂 80 ml
