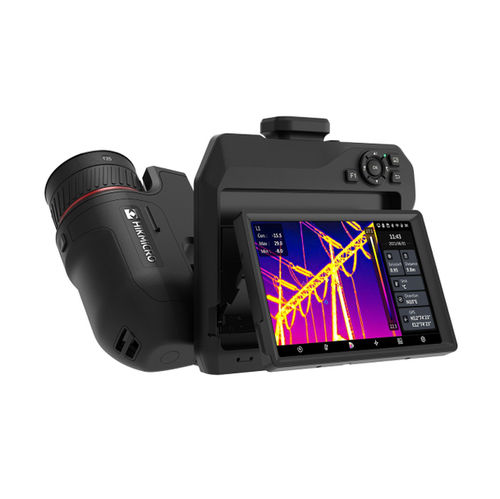

HIKMICRO SP 系列 — 专业便携式热像仪
HIKMICRO SP 系列为在工业、能源和建筑环境中工作的技术人员、检验员和维护工程师设计的专业便携式热像仪系列。四款型号分属两种红外探测器等级（SP40 / SP40H 与 SP60 / SP60H），采用 SuperIR 处理以提供更高分辨率的放射性温度图像，便于诊断和报告编制。

主要特点

• 可更换光学系统（从长焦到广角），可根据任务调整视场和空间分辨率，适用于高压远距离测量到 PCB 近距检测。
• 激光辅助自动对焦，在低热对比下约1秒实现精确对焦；提供多种对焦模式。
• 5英寸触控 LCD 可旋转90°，镜头可旋转180°，适合狭小空间的角度检查；SP60 型号配备 1024×768 像素 OLED 电子取景器，增强强光下的可读性。
• 适合现场工作的坚固设计：IP54 防护、1 m 抗摔能力，配备两块可更换锂离子电池，最长续航约 8 小时。
• 集成激光测距仪、GPS 与电子罗盘用于图像地理标记；双频 Wi‑Fi、Bluetooth、USB‑C 与 mini HDMI 实现连接与红外流传输。
• 免费 HIKMICRO Analyzer PC 软件用于热图像/视频分析与专业报告生成。

应用 — 工业领域

• 低压/中压电气柜与布线：对配电柜、母线、变压器与接线进行热成像检查，以发现接触电阻异常、相不平衡与过热。
• 电机、轴承与传动：检测因摩擦、润滑不足或未对齐导致的异常发热。
• 光伏系统：识别损坏电池、热点、旁路二极管短路及接线故障（地面或无人机检测）。
• PCB 与电子元件检测：PCB Inspection 模式及可选显微镜支架用于放大热成像分析电路板与元件。
• 高温工艺（H 型号）：监测工业炉、耐火材料与熔炼过程，最高可达 2,200°C（SP40H/SP60H）。
• 机械与结构检查：定位罐体、管道、泵与压缩机等部位的异常温区。

应用 — 建筑与土木工程

• 能耗诊断与热审计：检测热桥、散热与渗水，支持能效评估与翻新工作。
• 屋面及平屋面检查：识别保温材料含水或防水层破损，便于定向维修。
• 地暖与水力系统：核查采暖/制冷的均匀性并定位隐蔽泄漏。
• 民用电气配电箱：预防住宅配电箱因过热引发火灾风险。
• 现场验收与调试：在工程封闭前记录热/声绝缘的正确安装情况。

随附软件
HIKMICRO Analyzer（PC，免费）— 热图像和视频分析、档案管理与专业报告生成功能。

下载与文档
SP40 与 SP60 型号的技术资料与产品文档（PDF）可供下载。

技术规格

• 红外分辨率：SP40 / SP40H — 480 × 360 px；SP60 / SP60H — 640 × 480 px。
• SuperIR 输出：SP40 系列 — 960 × 720 px；SP60 系列 — 1,280 × 960 px。
• NETD：< 30 mK (@ 30°C, F#=1.0)。
• 帧率：30 Hz。
• 探测器像元间距：17 μm。
• 光谱范围：7.5 – 14 μm。
• 可见光相机：8 MP — 3264 × 2448 px。
• 主显示屏：5" LCD 触控 1280 × 720。
• OLED 取景器（EVF）：SP60/SP60H — 1024 × 768 px；SP40/SP40H — 无。
• 数字变焦：1× – 12× 连续。
• 图像模式：Thermal / Visual / Fusion / PIP / Blending。
• 颜色调色板：White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion, Rain, Blue Red。
• 温度范围：Range 1: -20°C … +150°C；Range 2: 0°C … +650°C；Range 3（仅 H）: 300°C … +2,200°C。
• 扩展低温范围（仅 H）：从 -40°C 开始。
• 精度：±2°C / ±1°C / ±1% / ±2%。
• 测量工具：10 点、1 线、5 个矩形、5 个圆、ΔT。
• 颜色报警模式：Above / Below / Interval / Insulation / Condensation。
• 对焦模式：Laser Assisted AF / Continuous AF / AF / Manual / Touch AF。
• 图像存储：约 130,000 张图像（8 MP）。
• 视频存储：MP4 最长 420 h · Radiometric 最长 72 h（SP40）；MP4 最长 500 h · Radiometric 最长 38 h（SP60）。
• 图像格式：Radiometric JPEG。
• 注释：语音（60 s）、文本（200 字符）、QR 码、图片、标签、草图。
• 连接性：Wi‑Fi 802.11 b/g/n 2.4 + 5 GHz；Bluetooth 4.2；USB‑C；HDMI‑D（mini）。
• 红外流传输：通过 UVC 和 Wi‑Fi。
• GPS 与电子罗盘：支持（用于户外图像地理参考）。
• 激光测距：室内 50 m / 室外 10 m（内置）。
• SD 存储：可扩展至 128 GB。
• 电池：2 × 可更换 Li‑ion（每块约 4 h），含 2 块电池（总计约 8 h）。
• 防护等级：IP54。
• 跌落测试：1 m（IEC 60068-2-31）。
• 工作温度：-20°C … +50°C。
• 重量：约 1,451 g（SP40）/ 1,481 g（SP60）。
• 尺寸：SP40 — 210.1 × 141.0 × 87.8 mm；SP60 — 204.7 × 153.6 × 87.8 mm。
• 保修：整机 3 年 · 探测器 10 年 · 电池 2 年。
• 可更换镜头（示例）：SP40 — L6（长焦 6°×4.5°）、L9（9°×6.8°）、L19（18.7°×14° 标准）、L37（37.3°×27.8° 广角）；SP60 — L8（长焦 8°×6°）、L12（12°×9°）、L25（24.8°×18.7° 标准）、L50（50°×37.3° 广角）。

配件与随机包装清单

• 可用配件：SP 系列镜头（SP40 用 L6/L9/L19/L37 · SP60 用 L8/L12/L25/L50）、0.5× 广角适配器、可更换电池 HM-7250DC、双槽充电器 HM-20322ZC、可选显微镜支架、桌面支架、软袋 HM-SP01-POUCH、带衬垫硬箱（随机含）。
• 标准随货：热像仪、2 块可更换 Li‑ion 电池、双槽充电器（含国际插头）、128 GB SD 卡、手腕带、肩带、2 合 1 USB‑C 数据线、Mini HDMI–HDMI 线、镜头盖、除尘布、多语言快速入门指南、校准证书。
