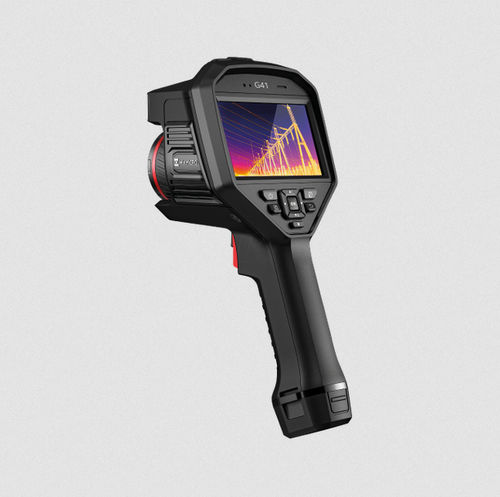

热量成像仪 HIKMICRO G41

数字HVAC暖通空调系统用于建筑物诊断

概述
HIKMICRO G41 是一款专业手持式热像仪，适用于建筑诊断、湿度检测、热桥识别和工业检修。主要亮点：480×360 IR VOx 探测器（172,800 像素）、NETD <35 mK、SuperIR 超分辨率至 960×720、放射计 JPEG 输出、内置激光测距、GPS 与电子罗盘、IP54 防护以及 Wi‑Fi/USB 连接。

探测器与成像
仪器配备 480×360 像素的钒氧化物（VOx）探测器，像素间距 17 µm，覆盖 7.5–14 µm 波段，热灵敏度 <35 mK（25°C，F#=1.0）。专有 SuperIR 技术在保留放射计数据的同时，将显示分辨率提升至 960×720。采集的 JPEG 图像为完全放射计图像，便于后处理和报告使用。

测量范围与精度
G41 提供两档可选测量范围，分别适用于不同场景：

• 标准量程：−20°C 至 +150°C — 精度 ±2°C（−20 至 0°C）、±1°C（0 至 100°C）、±1%（100 至 150°C）。适用于建筑诊断和能效审核。
• 扩展量程：0°C 至 +650°C — 精度 ±2°C（0 至 100°C）、±2%（100 至 650°C）。适用于高温工业检修。

实时分析工具

• 中心点、热点、冷点
• Delta T 及最多 10 个用户定义点
• 1 条线、5 个矩形和 5 个圆，具有实时温度读数
• 可配置的高/低/区间报警以标示异常区域

自动对焦与测距
五模式对焦系统，约 2 秒锁定时间，最短对焦距离 0.3 m：

• 激光辅助 AF — 适用于低热对比表面
• 连续 AF — 移动中保持对焦
• 单次 AF — 按需精确对焦
• 手动对焦 — 用于极远距离或复杂场景
• 触控 AF — 触摸屏幕对焦目标异常点

地理定位与现场记录
内置激光测距（室内 50 m / 室外 10 m，II 级，635 nm）用于直接距离与面积测量。每次采集均带有 GPS 坐标和罗盘方向的地理标记。现场记录功能包括语音注释（最长 60 秒）、文本备注（最长 200 字符）和二维码扫描，便于报告流程。

报告、连接与软件

• Wi‑Fi 802.11 b/g/n（2.4 & 5 GHz）用于无线图像传输
• 通过 USB Type‑C 和 Wi‑Fi 提供放射计 UVC 视频流
• HDMI 输出用于现场演示
• Bluetooth 4.2 用于辅助设备连接
• HIKMICRO Analyzer（Windows）用于专业后处理与 PDF 报告生成
• HIKMICRO Viewer 手机应用用于图像传输与预览

坚固性与电源
为现场工作设计：IP54（防尘防溅）、经认证 2 m 抗跌落（IEC 60068-2-31）、抗振 2 g（IEC 60068-2-6）、抗冲击 25 g（IEC 60068-2-27）。工作温度范围 −20°C 至 +50°C。热插拔锂离子电池系统支持不中断更换；标准套件包含 3 块电池（每块约 4 小时）及双位充电座，总续航超过 12 小时。

应用
典型应用包括建筑诊断（热桥、湿气、保温缺陷）、能效评估、低温系统（地暖）检测、屋面与外墙巡检、电气柜和变压器巡检、机械维护（轴承、电机）、HVAC 与工厂检修、制造质量控制、公共安全、油气管线与高温阀门检测以及研发热测试。

套件与补充说明
支持放射计成像，适用于建筑病理与工业检测专业人员。通过捆绑软件支持专业工作流。提供租赁选项。

技术规格

• 型号：HIKMICRO G41
• 探测器：VOx 480×360 px，17 µm 像素间距
• NETD：<35 mK（25°C，F#=1.0）
• 显示分辨率（SuperIR）：960×720
• 测量范围：−20°C 至 +150°C（标准）；0°C 至 +650°C（扩展）
• 精度：±2°C（−20 至 0°C）；±1°C（0 至 100°C）；±1%（100–150°C）；扩展：±2°C（0–100°C）；±2%（100–650°C）
• 自动对焦模式：Laser-Assisted AF、Continuous AF、Single AF、Manual Focus、Touch AF
• 最短对焦距离：0.3 m
• 激光测距：室内 50 m / 室外 10 m（II 级，635 nm）
• 地理标记：GPS 坐标与罗盘方向
• 现场记录：语音注释（最长 60 s）、文本备注（最长 200 字符）、二维码扫描
• 连接性：Wi‑Fi 2.4/5 GHz、USB Type‑C（放射计 UVC）、HDMI、Bluetooth 4.2
• 软件：HIKMICRO Analyzer（Windows）、HIKMICRO Viewer（移动）
• 坚固性：IP54、2 m 抗跌落、振动 2 g、冲击 25 g
• 工作温度：−20°C 至 +50°C
• 电源：热插拔锂离子电池；标准套件包含 3 块电池（每块约 4 h）及双位充电器
• 图像格式：完全放射计 JPEG
