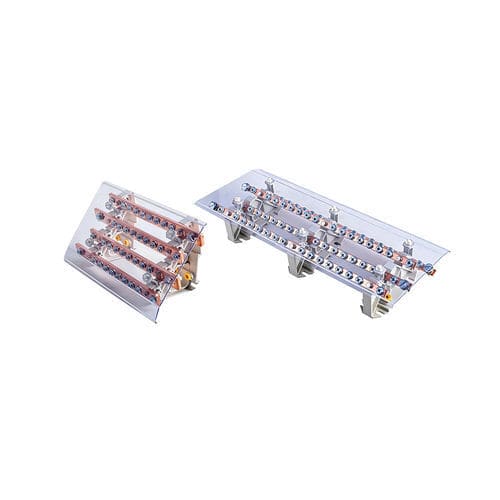

功率分路器 DDB-4C400 series

安全DIN导轨

产品说明
阶梯式四极配电器 400 A，提供10接线和16接线两种版本，适用于中性线三相大功率配电。阶梯式结构便于连接的组织和端子访问。

电气特性

• 额定电流 : 400 A
• 额定电压 : 690 V AC
• 极数 : 4
• 冲击耐受电压 (Uimp) : 8 kV
• 短路峰值电流 (Ipk) : DDB-410C400 – 30 kA
  DDB-416C400 – 40 kA
• 每条母线的接线数量（类型） : DDB-410C400 – 10 接线 : 1 x M8 / 9 x M6
  DDB-416C400 – 16 接线 : 1 x M8 / 15 x M6

物理特性

• 导体块 : 高导电率铜
• 外壳 : PA66 UL94-V0
• 罩盖 : 可拆卸保护罩
• 安装 : 导轨（DIN）或明装
• 交付状态 : 出厂组装
• 整体尺寸 (L x H x D) : DDB-410C400 – 280 x 150 x 116 mm
  DDB-416C400 – 420 x 150 x 116 mm
• 母线尺寸 : DDB-410C400 – 25 x 6 x 248 mm
  DDB-416C400 – 25 x 6 x 384 mm

功能
400 A 阶梯式四极配电器用于高功率三相带中性线系统的电力分配。阶梯式布局可实现清晰、有序的接线布置，便于布线和端子访问。叉形端子连接提供灵活的接线方式，消除导体截面相关的限制。

应用
适用于需管理大功率的工业和商用场所：主配电柜、配电盘、多回路出线装置。阶梯式设计便于在复杂系统中优化集成。

使用建议

• 使用适配的叉形端子以确保可靠和安全的连接。
• 遵循推荐的拧紧力矩以保证最佳导电性。
• 在进行任何操作前切断电源。
• 利用阶梯式结构组织布线，以方便检修和维护。
• 定期检查接线拧紧情况和部件状态。
• 不要超过 Ipk 和 Uimp 规定值，以确保安全和使用寿命。

型号与订购代码
订购代码 | 极类型 | 额定电流 | 输出数量 | 库存状态
DDB-410C400 | 阶梯式四极 | 400 A | 10 | 有现货
DDB-416C400 | 阶梯式四极 | 400 A | 16 | 有现货

参数 / 技术规格

• 型号参考：DDB-4C400（变型 DDB-410C400 和 DDB-416C400）
• 额定电流：400 A
• 额定电压：690 V AC
• 极数：4
• Uimp：8 kV
• 短路峰值电流：30 kA (DDB-410C400) / 40 kA (DDB-416C400)
• 每条母线接线：DDB-410C400 – 1 x M8 / 9 x M6；DDB-416C400 – 1 x M8 / 15 x M6
• 导体材料：高导电率铜
• 外壳：PA66 UL94-V0
• 保护：可拆卸罩盖
• 安装：DIN导轨或明装
• 交付：组装完成
• 尺寸 (L x H x D)：280 x 150 x 116 mm（10输出）；420 x 150 x 116 mm（16输出）
• 母线尺寸：25 x 6 x 248 mm（10接线）；25 x 6 x 384 mm（16接线）
