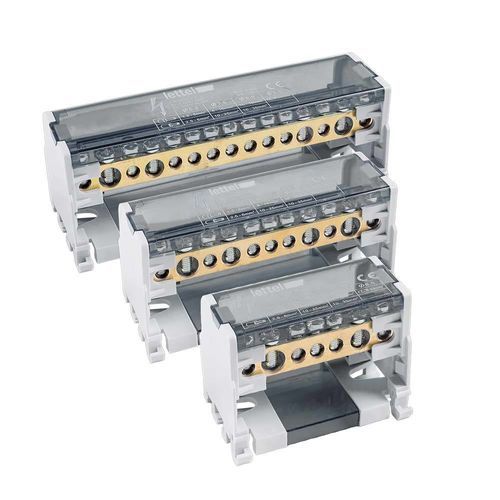

功率分路器 DDB-2BE125 series

IP20DIN导轨

概述
125 A、500 V 双极配电端子，提供 7、11 或 15 接线口版本。可导轨安装或明装，导体块为高导电性铜，防护等级 IP20，符合 EN 60947-7-1。

电气特性

• 额定电流：125 A
• 额定电压：500 V
• 极数：2
• 各型号接线数及孔径分布：
  • DDB-207BE125 – 7 接线：1 x Ø8.5 mm / 5 x Ø5.3 mm / 1 x Ø7.5 mm
  • DDB-211BE125 – 11 接线：2 x Ø8.5 mm / 2 x Ø7.5 mm / 7 x Ø5.3 mm
  • DDB-215BE125 – 15 接线：2 x Ø8.5 mm / 2 x Ø7.5 mm / 11 x Ø5.3 mm
• 电缆截面积：Ø8.5 mm：软线 + 冷压端头 10-25 mm² / 硬线 10-35 mm²；Ø7.5 mm：软线 + 冷压端头 6-16 mm² / 硬线 10-25 mm²；Ø5.3 mm：软线 + 冷压端头 1.5-6 mm² / 硬线 2.5-6 mm²
• 扭矩：2-3 Nm
• 短路峰值电流 (Ipk)：20 kA
• Icw：4.5 kA

型号（订购代码）
订购代码 | 主电流 | 额定电压 (Un) | 输出数量 | 库存
DDB-207BE125 | 125 A | 500 V | 7 | 有现货
DDB-211BE125 | 125 A | 500 V | 11 | 有现货
DDB-215BE125 | 125 A | 500 V | 15 | 有现货

结构

• 导体块：高导电性铜
• 螺钉：镀锌钢
• 外壳：PA66-V0 底座 RAL7035，可拆卸灰色半透明盖
• 安装：导轨安装或明装
• 防护：IP20
• 绝缘：极间及外壳底部设绝缘板以隔离导轨
• 尺寸 (长 x 高 x 深)：64 x 50 x 50 mm (DDB-207BE125)；100 x 50 x 50 mm (DDB-211BE125)；130 x 50 x 50 mm (DDB-215BE125)

功能与应用
125 A 双极配电端子用于将主电源分配到多个回路。为实现电流均匀分配而设计，采用高导电性铜块以降低损耗并承受电气应力。双极设计可同时处理相线与中性线。符合 EN 60947-7-1。

• 应用：低压住宅、商用和工业装置；配电箱；分配盘；多回路安装。

使用建议

• 按每个端子允许的电缆截面积接线。
• 使用 2 至 3 Nm 的扭矩拧紧。
• 操作前切断电源。
• 软线应使用冷压端头以确保夹持可靠。
• 定期检查接线紧固情况。

技术规格

• 额定电流：125 A
• 额定电压：500 V
• 极数：2
• 可用型号：DDB-207BE125 (7 输出)，DDB-211BE125 (11 输出)，DDB-215BE125 (15 输出)
• 孔径及分布见上方型号说明
• 兼容电缆直径：Ø8.5 / Ø7.5 / Ø5.3 mm (详见上文)
• 扭矩：2-3 Nm
• 短路峰值电流 (Ipk)：20 kA
• Icw：4.5 kA
• 导体块：高导电性铜
• 外壳：PA66-V0 RAL7035，灰色半透明盖
• 安装：导轨或明装
• 防护：IP20
• 标准：EN 60947-7-1
• 型号尺寸：64 x 50 x 50 mm；100 x 50 x 50 mm；130 x 50 x 50 mm
