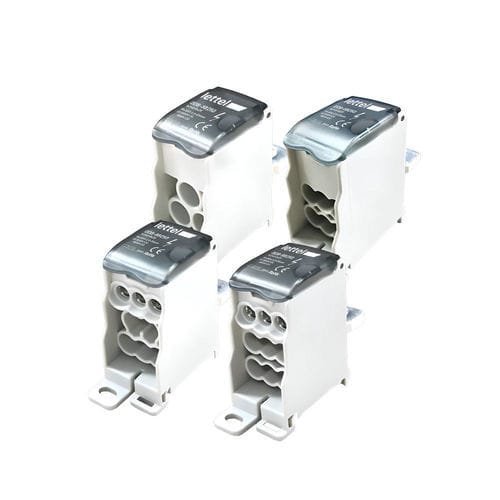

功率分路器 DDB-XB250

IP20DIN导轨

产品说明
250A、3至9路输出的单极分配器，用于分配来自塑壳断路器输出的高功率电源。适用于工业和商用安装，这些分配器可简化布线、提高可靠性并减少中间连接点。

电气特性

• 额定电流：250 A
• 绝缘电压：1000 V
• 可用配置：
  • 3路输出 – 线缆截面 25 mm²
  • 6路输出 – 线缆截面 16 mm²
  • 8路输出 – 线缆截面 16 mm²
  • 9路输出 – 线缆截面 10 mm²

结构特性

• 导体：高导电性镀锡铜
• 外壳：UL94-V0 等级工程热塑性材料
• 表面处理：灰色 RAL7035
• 接线：直接接至塑壳断路器输出
• 安装：可装于 DIN 导轨、明装或安装在断路器上
• 防护等级：IP20
• 结构：紧凑设计，便于配电盘集成
• 识别：设有区域可放置彩色标贴以识别被分配的导体

功能与应用

• 功能：将高功率电源分配到多个出线，同时保证连续供电和可靠性。
• 应用：工业与商用电气安装、需要受控配电的配电箱与机柜。
• 使用建议：
  • 根据出线数量和所需截面选择合适的配置。
  • 遵守额定电流以确保安全与使用寿命。
  • 为每个输出使用与建议截面相符的导体。
  • 采用适当的扭矩拧紧端子以保证可靠连接。
  • 定期检查连接点以防止过热风险。

相关配件

• 用于标识分配导体的彩色标贴

型号与订购代码
订购代码 | 额定电流 | 输出数量 | 库存状态
DDB-3B250 | 250A | 3 | instock
DDB-6B250 | 250A | 6 | instock
DDB-8B250 | 250A | 8 | instock
DDB-9B250 | 250A | 9 | instock

文档

• 分配器系列（演示 PDF 可在下载区获取）

技术规格

• 额定电流：250 A
• 绝缘电压：1000 V
• 按配置的截面：3 输出 = 25 mm²，6/8 输出 = 16 mm²，9 输出 = 10 mm²
• 导体：镀锡铜
• 外壳：UL94-V0 热塑性材料
• 表面处理：灰色 RAL7035
• 接线：直接接至塑壳断路器输出
• 安装：DIN 导轨 / 明装 / 安装于断路器
• 防护等级：IP20
• 结构：便于配电盘集成的紧凑型设计
