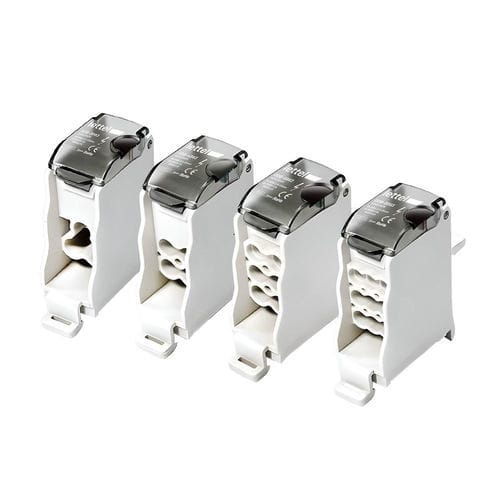

功率分路器 DDB-XB63 series

IP20DIN导轨

概述 : 单极配电端子 63 A，可选 3 至 9 路输出。适用于商业及住宅配电盘的紧凑可靠配电解决方案。

特性

• 电气：
  • 额定电流：63 A
  • 耐压：1000 V
  • 可用输出：3 路 – 6 mm²；4 路 – 6 mm²；6 路 – 4 mm²；9 路 – 2.5 mm²
• 物理：
  • 导体材料：镀锡高导电性铜
  • 外壳：UL94‑V0 热塑性材料
  • 颜色：RAL7035 基色
  • 接线：可直接连接至模块化断路器的输出
  • 安装：DIN 导轨、明装或安装于断路器上
  • 防护等级：IP20
  • 外形：适配配电盘的紧凑设计
  • 标识：预留颜色标贴区域用于识别被分配的导体

功能

• 功能：将电源从单一点高效分配至多个低至中功率的出线，可直接连接至模块化断路器输出以简化安装。
• 应用：商业和住宅安装、分接配电盘、配电柜和电气箱。
• 使用建议：
  • 根据所需输出数量和电缆截面积选择合适型号
  • 遵守 63 A 额定电流
  • 使用符合标注截面积的导体
  • 确保端子拧紧到位以防止过热
  • 维护时检查连接状态

型号与订购代码
订购代码 | 主电流 | 输出数量 | 库存状态
DDB-3B63 | 63A | 3 | instock
DDB-4B63 | 63A | 4 | instock
DDB-6B63 | 63A | 6 | instock
DDB-9B63 | 63A | 9 | instock

技术规格

• 型号：DDB-XB63
• 额定电流：63 A
• 耐压：1000 V
• 导体材料：镀锡铜
• 外壳：UL94‑V0 热塑性材料
• 防护等级：IP20
• 安装方式：DIN 导轨、明装或模块化断路器上安装
• 输出选项与截面积：3 输出（6 mm²）、4 输出（6 mm²）、6 输出（4 mm²）、9 输出（2.5 mm²）
• 颜色：RAL7035
• 适配配电盘的紧凑设计
