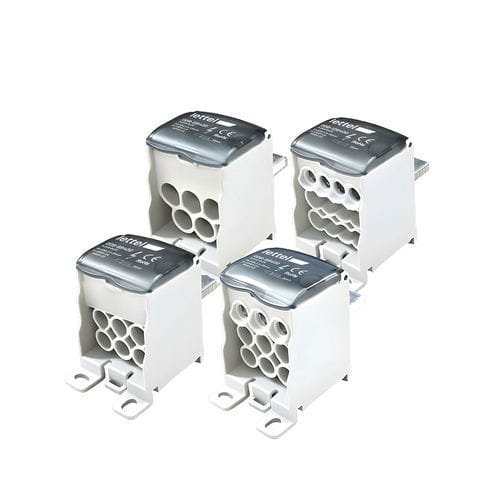

功率分路器 DDB-XB400 series

IP20DIN导轨

概述
单极 400 A 配电汇流条，适用于 5 至 12 个断路器输出。用于工业和商用场所的大功率配电，便于布线与维护。

详细特性

• 电气：
  • 额定电流 : 400 A
  • 绝缘电压 : 1000 V
  • 可用配置 : 5 输出 – 25 mm²；6 输出 – 16 mm²；9 输出 – 16 mm²；12 输出 – 组合 6x16 mm² + 6x10 mm²
  • 短路耐受 : Ipk 51 kA / Icw 24.5 kA

物理特性

• 导体 : 高导电性镀锡铜
• 外壳 : 热塑性材料 UL94-V0
• 颜色 : RAL7035 灰色
• 接线 : 可直接连接至模制断路器输出
• 安装 : DIN 导轨、明装或直接板装
• 防护等级 : IP20
• 标识 : 设有用于颜色标识的区域以识别分配回路

功能

• 将大功率电源分配到多个出线回路。
• 支持在断路器输出端直接连接，简化布线并减少中间连接。
• 旨在提升配电箱与电气柜的可靠性与供电连续性。

应用

• 需要大电流的工业与商用设施。
• 需要管理多个出线、便于维护并支持扩展的配电箱与电气柜。

使用建议

• 检查电缆截面积是否与汇流条端子匹配。
• 按推荐的扭矩拧紧各类连接件。
• 使用标识区域正确识别每个出线回路。
• 根据功率需求和出线数量选择配置。
• 定期检查连接以防止过热。

型号与订购代码
订购代码 | 主电流 | 输出数量 | 库存状况
DDB-5B400 | 400 A | 5 | 有库存
DDB-6B400 | 400 A | 6 | 有库存
DDB-9B400 | 400 A | 9 | 有库存
DDB-12B400 | 400 A | 12 | 有库存

下载区（提及文档）
汇流条系列（产品手册，PDF）。

相关产品 / 配件

• 颜色标识片（用于出线标记/识别的区域）

规格 / 技术参数

• 额定电流: 400 A
• 绝缘电压: 1000 V
• 短路耐受: Ipk 51 kA / Icw 24.5 kA
• 配置: 5、6、9 或 12 输出（各变体对应不同电缆截面）
• 导体: 镀锡铜
• 外壳: 热塑性材料 UL94-V0，RAL7035 灰色
• 安装: DIN 导轨、明装或板装固定
• 防护等级: IP20
• 接线: 直接连接至模制断路器输出
