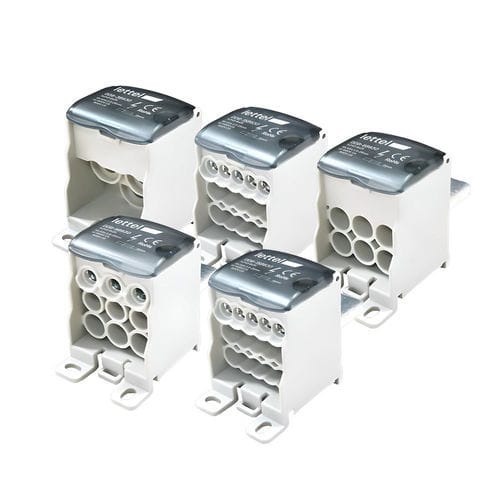

功率分路器 DDB-XB630 series

IP20DIN导轨

产品概述
单极 630 A 分配母线，适用于 3 至 15 路输出并与断路器连接。用于将大功率电源集中并分配到多个出线，适用于要求严苛的工业和商用配电盘及配电柜。

电气

• 额定电流：630 A
• 绝缘电压：1000 V
• 短路耐受能力：Ipk 51 kA / Icw 24.5 kA
• 可选配置：
  • 3 路输出 – 50 mm²
  • 5 路输出 – 35 mm²
  • 6 路输出 – 25 mm²
  • 组合：3 路输出 – 25 mm² 与 6 路输出 – 16 mm²
  • 15 路输出 – 10 mm²

物理

• 导体：高导电性镀锡铜
• 外壳：热塑性塑料 UL94‑V0
• 颜色：RAL7035 灰色
• 安装：DIN 导轨或直接固定在底板上
• 防护等级：IP20
• 识别：预留彩色标贴位置以识别所分配导体
• 接线：直接接至壳体断路器输出

功能与应用

• 功能：集中大功率电源并将其分配到多个出线，简化布线并减少中间连接
• 应用：需要大功率配电的工业与商用场所；出线密度高的配电盘与配电柜

使用建议

• 确认每个端子对应的电缆截面积是否匹配
• 遵守紧固力矩以确保连接可靠安全
• 使用预留的标识位置清晰标识每一路出线
• 根据所需功率和出线数量选择合适配置
• 定期检查以防松动或过热

型号 / 订购代码
订购代码 | 主电流 | 输出数量 | 库存状态
DDB-3B630 | 630A | 3 | 有货
DDB-5B630 | 630A | 5 | 有货
DDB-6B630 | 630A | 6 | 有货
DDB-9B630 | 630A | 9 | 有货
DDB-15B630 | 630A | 15 | 有货

特性 / 技术规格

• 额定电流：630 A
• 绝缘电压：1000 V
• 短路耐受能力：Ipk 51 kA / Icw 24.5 kA
• 配置：3、5、6、9 或 15 路输出，导体截面积根据型号对应（50 mm²、35 mm²、25 mm²、16 mm²、10 mm²）
• 导体：高导电性镀锡铜
• 外壳：热塑性塑料 UL94‑V0
• 颜色：RAL7035 灰色
• 安装：DIN 导轨或直接固定在底板上
• 防护等级：IP20
• 接线：直接接至壳体断路器输出
• 识别：预留彩色标贴位置
