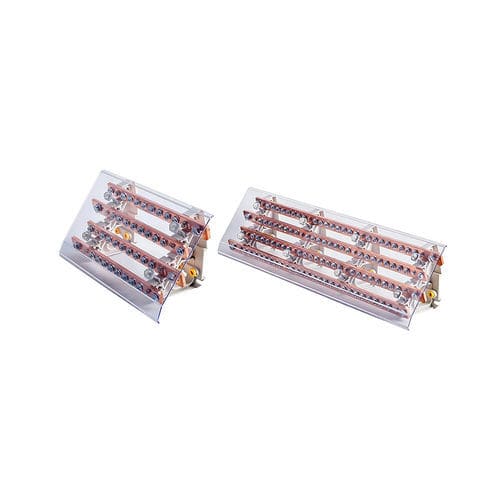

功率分路器 DDB-4C250 series

安全DIN导轨

产品简介
阶梯式四极配电导体 250A 690V，采用高导电性铜导体，提供11或27接线点，使用压接端子连接，PA66 UL94-V0 绝缘外壳，支持DIN导轨或明装安装。产品出厂已组装。

电气特性

• 额定电流：250 A
• 额定电压：690 V AC
• 极数：4（四极）
• 冲击耐受电压 (Uimp)：8 kV
• 短路峰值电流 (IPK)：30 kA（DDB-410C250）；40 kA（DDB-426C250）
• 每条导轨的接线数量与类型：DDB-410C250：1 x M8 / 10 x M6；DDB-426C250：1 x M8 / 26 x M6

物理特性

• 导体模块：高导电性铜
• 外壳：PA66 UL94-V0
• 罩盖：可拆卸防护罩
• 安装方式：DIN导轨或明装
• 产品：出厂组装
• 外形尺寸（长 x 高 x 深）：280 x 170 x 77 mm（DDB-410C250）；630 x 170 x 77 mm（DDB-426C250）
• 导轨尺寸：20 x 5 x 248 mm（DDB-410C250）；20 x 5 x 592 mm（DDB-426C250）

功能

• 用于需要大量分支的带中性线的三相系统的电力分配。
• 阶梯式结构优化了接线端的可达性，有助于在复杂布线中提高施工效率。
• 采用叉形端子连接，安装更灵活，并可减少因电缆截面积引起的限制。

应用
特别适用于高功率工业和商用场所：主配电柜、多出线配电箱以及高密度接线系统，适用于对可靠性、安全性和维护便捷性有较高要求的场景。

使用建议

• 使用合适的叉形端子以确保可靠和安全的连接。
• 按照规定的扭矩进行紧固，以保证良好导电性。
• 进行维护前切断电源。
• 利用阶梯式结构组织布线，便于检修和维护。
• 定期检查接线紧固情况和组件状态。
• 请勿超出标定的IPK和Uimp值，以保证安装的安全性和使用寿命。

型号与订货代码
订货代码 ; 极数配置 ; 主电流 ; 出线数量 ; 库存状态
DDB-410C250 ; 阶梯式四极 ; 250A ; 11 ; 有货
DDB-426C250 ; 阶梯式四极 ; 250A ; 27 ; 有货

技术规格

• 额定电流：250 A
• 额定电压：690 V AC
• 极数：4
• 冲击耐受电压 (Uimp)：8 kV
• 短路峰值电流 (IPK)：30 kA（DDB-410C250）；40 kA（DDB-426C250）
• 每条导轨接线：DDB-410C250 = 1 x M8 / 10 x M6；DDB-426C250 = 1 x M8 / 26 x M6
• 导体模块：高导电性铜
• 外壳：PA66 UL94-V0
• 安装：DIN导轨或明装
• 尺寸（长 x 高 x 深）：280 x 170 x 77 mm（DDB-410C250）；630 x 170 x 77 mm（DDB-426C250）
• 导轨尺寸：20 x 5 x 248 mm（DDB-410C250）；20 x 5 x 592 mm（DDB-426C250）
