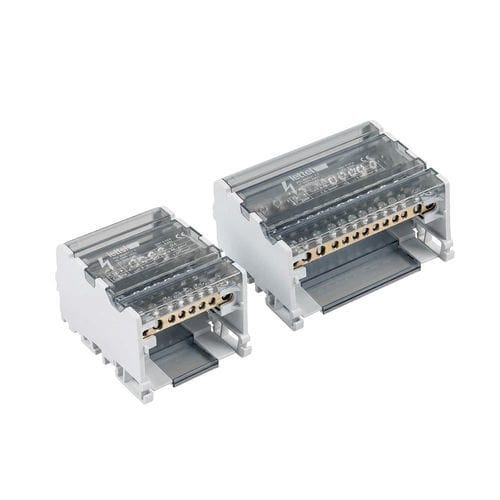

功率分路器 DDB-4B80 series

IP20DIN导轨

概述
四极配电接线块，用于带中性线的三相电网的电力分配。采用高导电性铜导体块、PA66-V0 RAL7035 底座和可拆卸灰色半透明盖。可安装于 DIN 导轨或表面，防护等级 IP20。符合 EN 60947-7-1。

电气特性

• 额定电流：80 A
• 额定电压：500 V AC
• 极数：4
• 每极连接数及孔径：DDB-408B80 – 8 个连接：3 x Ø5.5 mm / 5 x Ø4.5 mm；DDB-413B80 – 13 个连接：5 x Ø5.5 mm / 8 x Ø4.5 mm
• 允许电缆截面：Ø5.5 mm：软线+套管 1.5–10 mm² / 硬线 2.5–16 mm²；Ø4.5 mm：软线+套管 0.75–6 mm² / 硬线 1.5–10 mm²
• 拧紧扭矩：2 Nm (Ø5.5 mm)；1.2 Nm (Ø4.5 mm)
• 短路峰值电流 (Ipk)：20 kA
• Icw：4.5 kA

物理特性

• 导体块：高导电性铜
• 螺丝：镀锌钢
• 外壳：PA66-V0 RAL7035 底座，带可拆卸灰色半透明盖
• 安装：DIN 导轨或表面安装
• 防护：IP20
• 绝缘：极间及底部设有绝缘隔板
• 尺寸 (长 x 高 x 深)：64 x 90 x 50 mm (DDB-408B80)；100 x 90 x 50 mm (DDB-413B80)

功能
该接线分配器用于在带中性线的三相系统中向多个回路分配电能。通过使用高导电性铜导体，能可靠地向多个分支分配电流，同时保证安全性和性能。

应用

• 商业与工业电气安装
• 电气柜和分配柜
• 需要多个三相分支的多回路系统

使用建议

• 遵守允许的电缆截面积
• 对每个端子施加规定的拧紧扭矩
• 在进行任何操作前切断电源
• 软线使用端头套管
• 定期检查连接紧固情况

型号与订购代码（表）
订购代码 | 极数 | 主电流 | 输出数量 | 库存状态
DDB-408B80 | 四极 | 80 A | 8 | 有现货
DDB-413B80 | 四极 | 80 A | 13 | 有现货

技术规格

• 额定电流：80 A
• 额定电压：500 V AC
• 极数：4（四极）
• 连接数：根据型号为 8 或 13（参见 Ø5.5 mm 和 Ø4.5 mm 细节）
• 允许电缆截面：软线、硬线及带套管的接线，详见孔径说明
• 拧紧扭矩：2 Nm (Ø5.5 mm)；1.2 Nm (Ø4.5 mm)
• 短路峰值电流 (Ipk)：20 kA
• Icw：4.5 kA
• 材料：高导电性铜（导体块）；镀锌钢螺丝；PA66-V0 外壳
• 防护等级：IP20
• 安装：DIN 导轨或表面安装
• 尺寸：64 x 90 x 50 mm (DDB-408B80)；100 x 90 x 50 mm (DDB-413B80)
