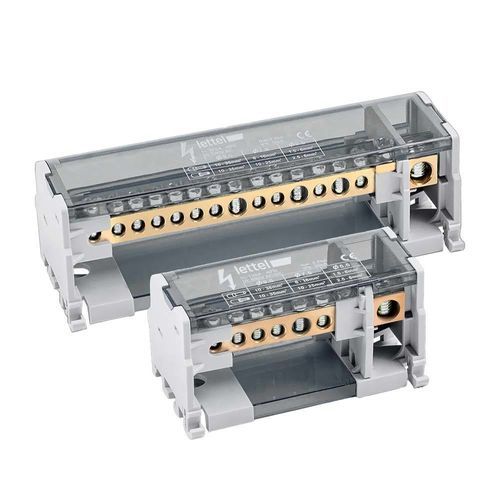

功率分路器 DDB-2B125 series

IP20DIN导轨

产品介绍
侧面进线双极分配端子，额定125 A，提供7接线和15接线两种型号。设计用于在紧凑型配电箱中将主电源分配至多个出线，采用高导电性铜导体、绝缘外壳，可安装于DIN导轨或表面安装。

详细参数

• 电气：
  • 额定电流：125 A
  • 额定电压：690 V
  • 极数：2
  • 各型号接线数量及孔径：
    • DDB-207B125（7接线）：1 x Ø9.5 mm / 5 x Ø5.5 mm / 1 x Ø7.5 mm
    • DDB-215B125（15接线）：1 x Ø9.5 mm / 11 x Ø5.5 mm / 3 x Ø7.5 mm
  • 允许导线截面：
    • Ø9.5 mm：软线带端头 10–35 mm² / 硬线 10–35 mm²
    • Ø5.5 mm (DDB-207B125)：软线带端头 2.5–6 mm² / 硬线 1.5–6 mm²
    • Ø5.5 mm (DDB-215B125)：软线带端头 1.5–6 mm² / 硬线 2.5–6 mm²
    • Ø7.5 mm (DDB-207B125)：软线带端头 10–35 mm² / 硬线 6–16 mm²
    • Ø7.5 mm (DDB-215B125)：软线带端头 6–16 mm² / 硬线 10–25 mm²
  • 紧固扭矩：6–7 Nm（主端子 Ø9.5 mm）/ 2–3 Nm 其他端子
  • 峰值短路电流 (Ipk)：30 kA（DDB-207B125）/ 25 kA（DDB-215B125）
  • Icw：4.5 kA
• 机械：
  • 侧面进线
  • 导体：高导电性铜
  • 螺钉：镀锌钢
  • 外壳：PA66-V0 底座 RAL7035，带可拆卸半透明灰色盖
  • 安装：DIN导轨或表面安装
  • 防护等级：IP20
  • 绝缘：极间及外壳底部设绝缘板以隔离DIN导轨
  • 尺寸（长 x 高 x 深）：94 x 50 x 50 mm（DDB-207B125）；162 x 50 x 50 mm（DDB-215B125）

功能
侧面进线双极分配端子可将主电源分配至多个出线，优化布线布局。侧面进线便于在紧凑配电箱内集成并提高接线操作的便利性。高导电铜导体可降低损耗并承受电流应力。

应用
适用于低压住宅、商用及工业配电，尤用于分电箱、配电柜和多出线系统中，对体积紧凑性、可靠性及布线优化有要求的场合。

使用建议

• 在紧凑配电箱中优先使用侧面进线以优化布线走向
• 根据端子孔径遵守允许的导线截面
• 按推荐扭矩紧固以保证良好接触
• 作业前切断电源
• 对软线使用端头以确保可靠连接
• 维护时定期检查端子紧固情况

型号与订购代码
订购代码 | 主电流 | 额定电压 (Un) | 出线数量 | 连接类型 | 库存
DDB-207B125 | 125A | 690V | 7 | 侧面连接 | instock
DDB-215B125 | 125A | 690V | 15 | 侧面连接 | instock

文档
产品说明书和宣传册可获取（见厂家下载区）。

技术规格

• 型号参考：DDB-2B125（变体 DDB-207B125、DDB-215B125）
• 额定电流：125 A
• 额定电压：690 V
• 极数：2（双极）
• 接线：根据型号为7或15，并提供孔径详细信息
• 材料：高导电铜导体，PA66-V0 外壳
• 防护：IP20
• 安装：DIN导轨或表面安装
• 推荐紧固扭矩：6–7 Nm（主端子）/ 2–3 Nm（其他）
• 峰值短路电流 (Ipk)：30 kA（DDB-207B125）/ 25 kA（DDB-215B125）
• Icw：4.5 kA
• 尺寸：94 x 50 x 50 mm（7接线）；162 x 50 x 50 mm（15接线）
