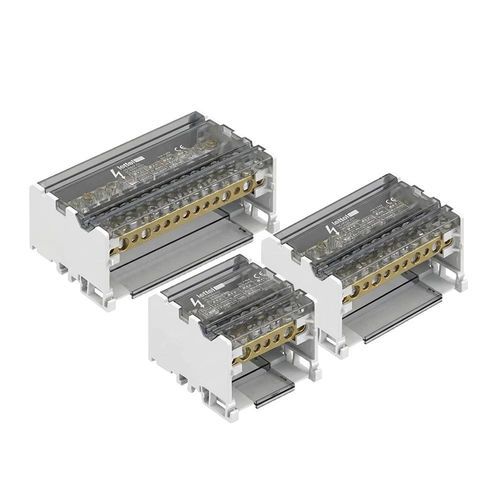

功率分路器 DDB-4BE125 series

IP20DIN导轨

概述

• 四极配电块 125 A，适用于带中性线的三相电网配电，提供 7、11 或 15 个接线端子可选。可导轨安装或明装。符合 EN 60947-7-1。

电气特性

• 额定电流: 125 A
• 额定电压: 500 V AC
• 极数: 4（四极）
• 型号与端子几何:
  • DDB-407BE125 – 7 端子：1 x Ø8.5 mm / 1 x Ø7.5 mm / 5 x Ø5.3 mm
  • DDB-411BE125 – 11 端子：2 x Ø8.5 mm / 2 x Ø7.5 mm / 7 x Ø5.3 mm
  • DDB-415BE125 – 15 端子：2 x Ø8.5 mm / 2 x Ø7.5 mm / 11 x Ø5.3 mm
• 拧紧扭矩: 2–3 Nm
• 短路峰值电流 (Ipk): 20 kA
• 耐受电流 (Icw): 4.5 kA

允许电缆截面

• 用于 Ø8.5 mm 端子：软线+端头 10–25 mm² / 硬线 10–35 mm²
• 用于 Ø7.5 mm 端子：软线+端头 6–16 mm² / 硬线 10–25 mm²
• 用于 Ø5.3 mm 端子：软线+端头 1.5–6 mm² / 硬线 2.5–6 mm²

物理特性

• 导体块: 高导电铜
• 螺钉: 镀锌钢
• 外壳: PA66-V0 底座 RAL7035，带可拆卸灰色半透明盖
• 安装: 导轨或明装
• 防护等级: IP20
• 绝缘: 极间及外壳底部绝缘板（对导轨进行绝缘）
• 尺寸 (长 x 高 x 深): 64 x 90 x 50 mm (DDB-407BE125); 100 x 90 x 50 mm (DDB-411BE125); 130 x 90 x 50 mm (DDB-415BE125)

功能与应用

• 在带中性线的三相系统中分配和集中电能，高导电铜块可降低损耗。
• 模块化设计便于在配电柜和多出线箱中布线与维护。
• 典型应用：商业楼宇、工业现场、配电箱、车间及需可靠安全电力分配的各类环境。

使用建议

• 按照每种端子类型推荐的电缆截面使用。
• 对软线使用端头以确保可靠接触。
• 按照推荐扭矩（2–3 Nm）拧紧以减少发热。
• 进行任何操作前切断电源。
• 定期检查螺丝紧固情况及机械完整性。
• 遵守 Ipk 和 Icw 值以避免过载。

型号与订购代码
DDB-407BE125 | 四极 | 125 A | 500 V | 7 端子 | instock
DDB-411BE125 | 四极 | 125 A | 500 V | 11 端子 | instock
DDB-415BE125 | 四极 | 125 A | 500 V | 15 端子 | instock


技术参数 / 规格

• 额定电流：125 A
• 额定电压：500 V AC
• 极数：4（四极）
• 短路峰值电流 (Ipk)：20 kA
• Icw：4.5 kA
• 防护等级：IP20
• 材料：高导电铜导体，PA66-V0 外壳
• 安装：导轨或明装
• 按型号的尺寸：64 x 90 x 50 mm / 100 x 90 x 50 mm / 130 x 90 x 50 mm
